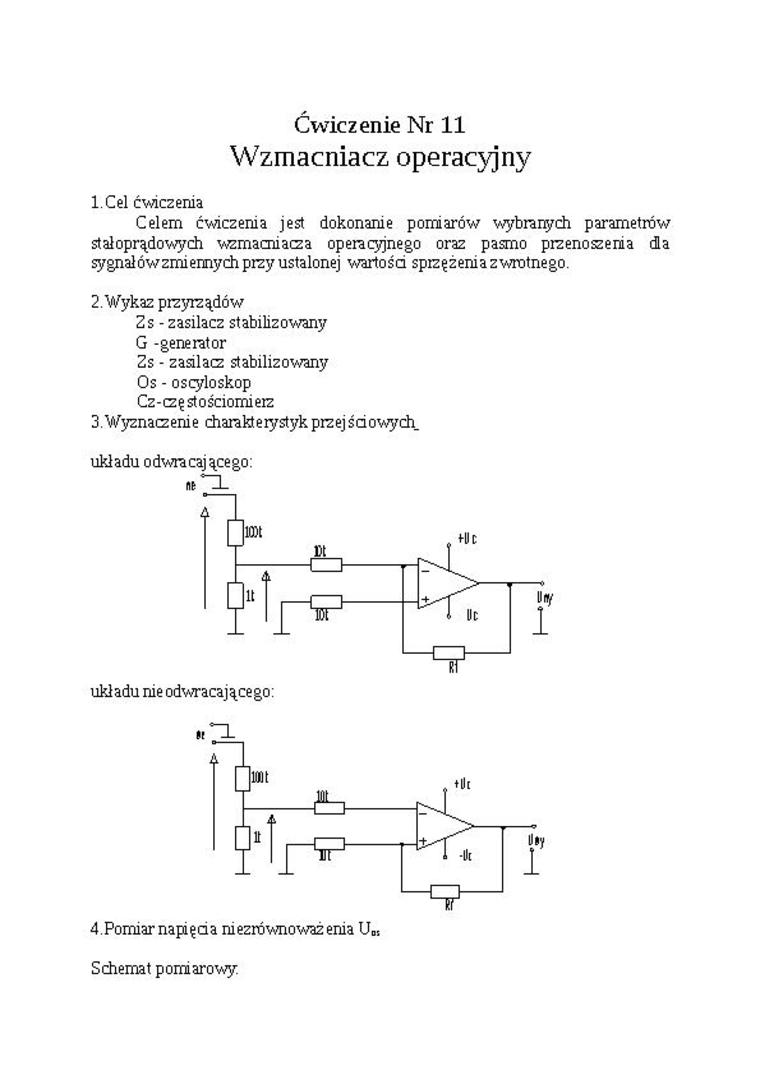

Ćwiczenie Nr 11
1. Cel ćwiczenia
Celem ćwiczenia jest dokonanie pomiarów wybranych parametrów stałoprądowych wzmacniacza operacyjnego oraz pasmo przenoszenia dla sygnał ów zmiennych przy ustalonej wartości sprzężenia zwrotne go.
2. Wykaz przyrządów
Zs - zasilacz stabilizowany G -generator
Zs - zasilacz stabilizowany Os - oscyloskop Cz-częstościomierz
3. Wyznaczenie charakterystyk przejściowych.
układu odwracającego: fit *TL
układu nie odwracającego:
4.Pomiar napięcia niezrcwnoważema Uos Schemat pomiarowy.
