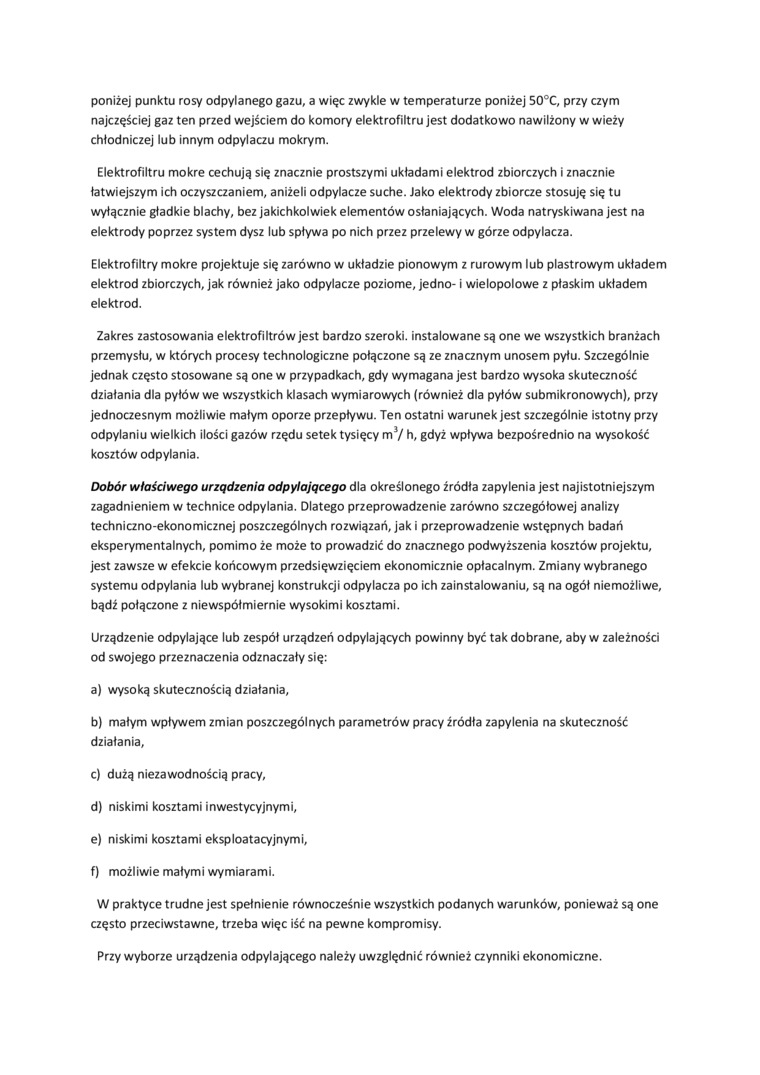

poniżej punktu rosy odpylanego gazu, a więc zwykle w temperaturze poniżej 50°C, przy czym najczęściej gaz ten przed wejściem do komory elektrofiltru jest dodatkowo nawilżony w wieży chłodniczej lub innym odpylaczu mokrym.

Elektrofiltru mokre cechuję się znacznie prostszymi układami elektrod zbiorczych i znacznie łatwiejszym ich oczyszczaniem, aniżeli odpylacze suche. Jako elektrody zbiorcze stosuję się tu wyłącznie gładkie blachy, bez jakichkolwiek elementów osłaniających. Woda natryskiwana jest na elektrody poprzez system dysz lub spływa po nich przez przelewy w górze odpylacza.

Elektrofiltry mokre projektuje się zarówno w układzie pionowym z rurowym lub plastrowym układem elektrod zbiorczych, jak również jako odpylacze poziome, jedno- i wielopolowe z płaskim układem elektrod.

Zakres zastosowania elektrofiltrów jest bardzo szeroki, instalowane są one we wszystkich branżach przemysłu, w których procesy technologiczne połączone są ze znacznym unosem pyłu. Szczególnie jednak często stosowane są one w przypadkach, gdy wymagana jest bardzo wysoka skuteczność działania dla pyłów we wszystkich klasach wymiarowych (również dla pyłów submikronowych), przy jednoczesnym możliwie małym oporze przepływu. Ten ostatni warunek jest szczególnie istotny przy odpylaniu wielkich ilości gazów rzędu setek tysięcy mł/ h, gdyż wpływa bezpośrednio na wysokość kosztów odpylania.

Dobór właściwego urządzenia odpylającego dla określonego źródła zapylenia jest najistotniejszym zagadnieniem w technice odpylania. Dlatego przeprowadzenie zarówno szczegółowej analizy techniczno-ekonomicznej poszczególnych rozwiązań, jak i przeprowadzenie wstępnych badań eksperymentalnych, pomimo że może to prowadzić do znacznego podwyższenia kosztów projektu, jest zawsze w efekcie końcowym przedsięwzięciem ekonomicznie opłacalnym. Zmiany wybranego systemu odpylania lub wybranej konstrukcji odpylacza po ich zainstalowaniu, są na ogół niemożliwe, bądź połączone z niewspółmiernie wysokimi kosztami.

Urządzenie odpylające lub zespół urządzeń odpylających powinny być tak dobrane, aby w zależności od swojego przeznaczenia odznaczały się:

a)    wysoką skutecznością działania,

b)    małym wpływem zmian poszczególnych parametrów pracy źródła zapylenia na skuteczność działania,

c)    dużą niezawodnością pracy,

d)    niskimi kosztami inwestycyjnymi,

e)    niskimi kosztami eksploatacyjnymi,

f)    możliwie małymi wymiarami.

W praktyce trudne jest spełnienie równocześnie wszystkich podanych warunków, ponieważ są one często przeciwstawne, trzeba więc iść na pewne kompromisy.

Przy wyborze urządzenia odpylającego należy uwzględnić również czynniki ekonomiczne.
