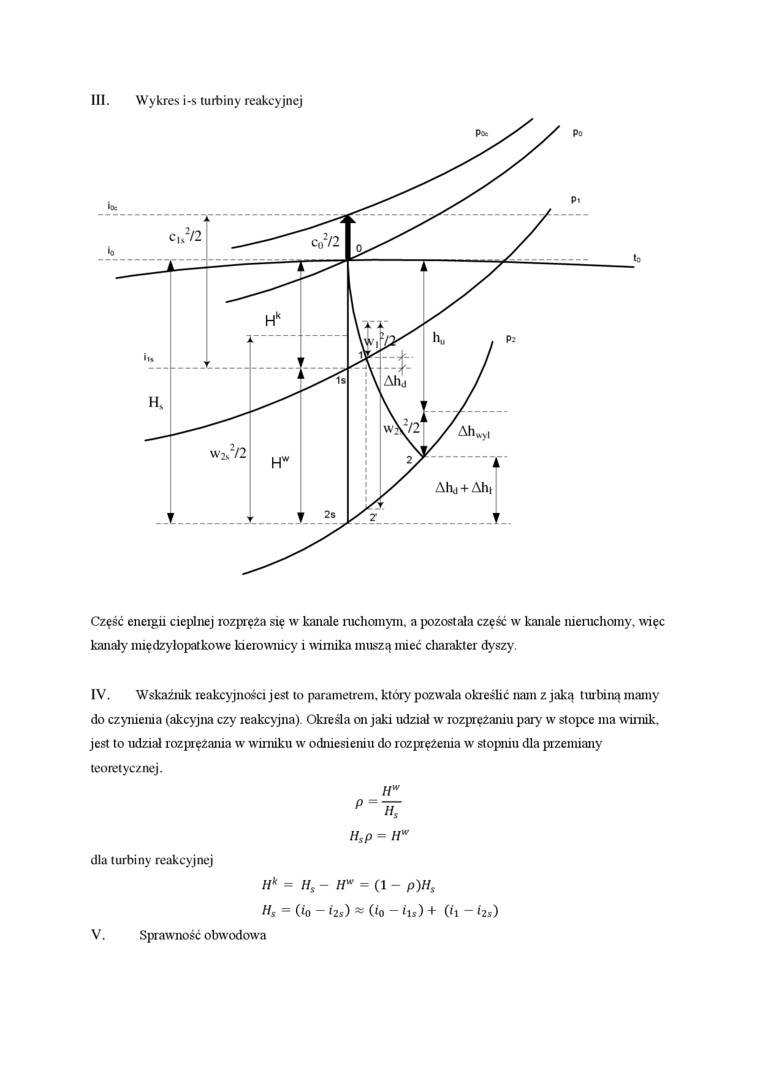

III. Wykres i-s turbiny reakcyjnej

Część energii cieplnej rozpręża się w kanale ruchomym, a pozostała część w kanale nieruchomy. więc kanały między łopat ko we kierownicy i wirnika muszą mieć cliarakter dyszy.

IV. Wskaźnik reakcyjności jest to parametrem, który pozwala określić nam z jaką turbiną mamy do czynienia (akcyjna czy reakcyjna). Określa on jaki udział w rozprężaniu pary w stopce ma wirnik, jest to udział rozprężania w wirniku w odniesieniu do rozprężenia w stopniu dla przemiany teoretycznej.

H^w

H_sp = Zydla turbiny reakcyjnej

H^k = H_s - H^w = (1 - p)H_s

H_s - (io ^- hs) ^x Oo ^- hs) + Oi ^- hs)

V. Sprawność obwodowa
