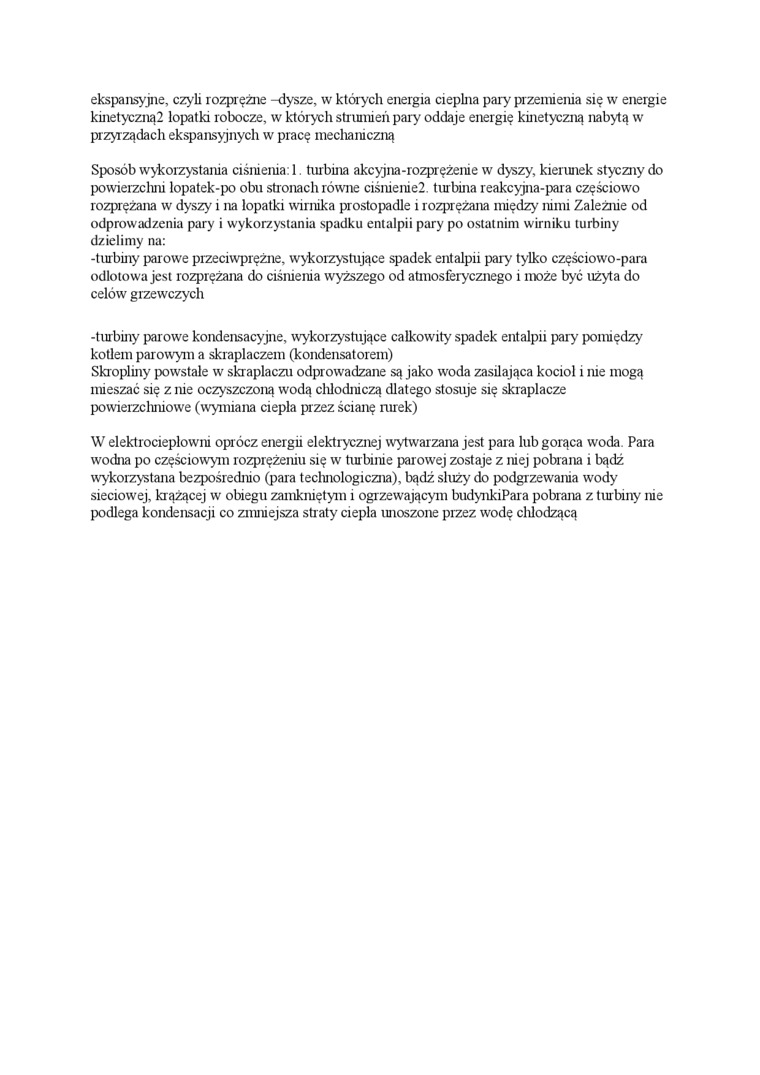

ekspansyjne, czyli rozprężne -dysze, w których energia cieplna pary przemienia się w energie kinetyczną2 łopatki robocze, w których strumień paty oddaje energię kinetyczna nabytą w przyrządach ekspansyjnych w pracę mechaniczną

Sposób wykorzystania ciśnienia: 1. turbina akcyjna-rozprężenie w dyszy, kierunek styczny do powierzchni lopatek-po obu stronach równe ciśnienie2. turbina reakcyjna-para częściowo rozprężana w dyszy i na łopatki wirnika prostopadle i rozprężana między' nimi Zależnie od odprowadzenia pary i wykorzystania spadku entalpii pary po ostatnim wirniku turbiny dzielimy na:

-turbiny parowe przeciwprężne, wykorzystujące spadek entalpii pary tylko częściowo-para odlotowa jest rozprężana do ciśnienia wyższego od atmosferycznego i może być użyta do celów grzewczych

-turbiny parowe kondensacyjne, wykorzystujące całkowity' spadek entalpii pary pomiędzy kotłem parowym a skraplaczem (kondensatorem)

Skroplmy powstałe w skraplaczu odprowadzane są jako woda zasilająca kocioł i nie mogą mieszać się z nie oczyszczoną wodą chłodniczą dlatego stosuje się skraplacze powierzchniowe (wymiana ciepła przez ścianę mrek)

W elektrociepłowni oprócz energii elektrycznej wytwarzana jest para lub gorąca woda Para wodna po częściowym rozprężeniu się w turbinie parowej zostaje z niej pobrana i bądź wykorzystana bezpośrednio (para technologiczna), bądź służy do podgrzewania wody sieciowej, krążącej w obiegu zamkniętym i ogrzewającym budynkiPara pobrana z turbiny nie podlega kondensacji co zmniejsza straty ciepła unoszone przez wodę chłodzącą
