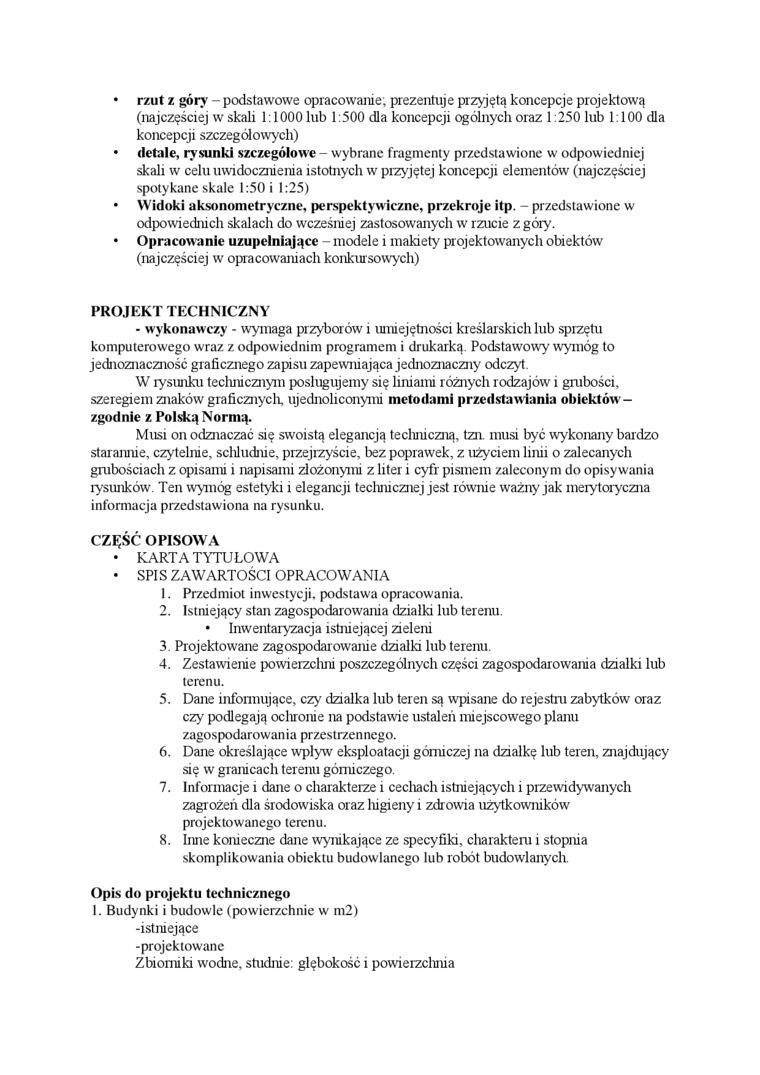

rzut z góry - podstawowe opracowanie; prezentuje pr zyjętą koncepcje projektową (najczęściej w skali 1:1000 lub 1:500 dla koncepcji ogólnych oraz 1:250 lub 1:100 dla koncepcji szczegółowych)

detale, rysunki szczegółowe - wybrane fragmenty przedstawione w odpowiedniej skali w celu uwidocznienia istotnych w przyjętej koncepcji elementów' (najczęściej spotykane skale 1:50 i 1:25)

Widoki ak.sonometrycz.ne, perspektywiczne, przekroje itp. - przedstawione w odpowiednich skalach do wcześniej zastosowanych w rzucie z góry.

Opracowanie uzupełniające - modele i makiety projektowanych obiektów (rrajczęściej w opracowaniach kortkursowych)

PROJEKT TECHNICZNY

- wykonawczy - wymaga przyborów i umiejętności kreślarskich lub sprzętu komputerowego wraz z odpowiednim programem i drukarką Podstawowy wymóg to jednoznaczność graficznego zapisu zapewniająca jednoznaczny odczyt.

W rysunku technicznym posługujemy się liniami różnych rodzajów' i gntbości, szeregiem znaków graficznycli ujednoltconynu metodami przedstawiania obiektów -zgodnie z Polską Normą.

Musi ort odznaczać się swoistą elegancją techniczną, tzn. ntusi być wykorrany bardzo starannie, czytelnie, sclrludttie, przejrzyście, bez popr awek, z użyciem linii o zalecanych gnrbościach z opisami i napisami złożonymi z liter i cyfr pismem zaleconym do opisywania rysunków. Ten wymóg estetyki i elegancji techtricznej jest równie ważny jak merytoryczna informacja przedstawiona na rysunku.

CZĘŚĆ OPISOWA

•    KARTA TYTUŁOWA

•    SP1S ZAWARTOŚCI OPRACOWANIA

1.    Przedmiot inwestycji, podstawa opracowania.

2.    Istniejący start zagospodarowania działki lub terenu

• Inwentaryzacja istniejącej zieleni

3.    Projektowane zagospodarowanie działki lub terenu

4.    Zestawienie powierzchni poszczególnych części zagospodar owania działki lub terenu.

5.    Dane informujące, czy działka lub teren są wpisane do rejestru zabytków oraz czy podlegają ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego.

6.    Dane określające wpływ eksploatacji górniczej na działkę lub teren, znajdujący się w granicach terenu górniczego.

7.    Informacje i darte o charakterze i cechach istniejących i przewidywanych zagr ożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanego terenu.

8.    Inne konieczne dane wynikające ze specyfiki, charaktero i stopnia skomplikowania obiektu budowlanego lub robót budowlanych.

Opis do projektu technicznego

I. Budynki i budowle (powierzchnie w m2)

-istniejące

-projektowane

Zbiorniki w^rodne, studnie: głębokość i powierzchnia
