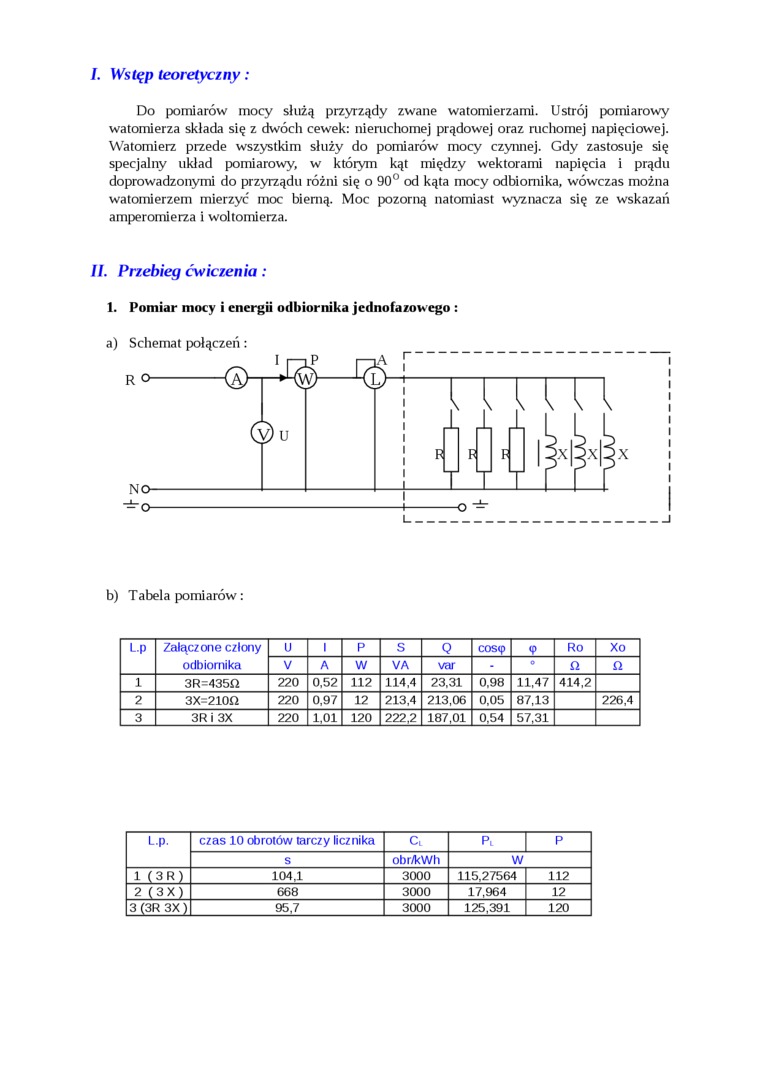

I. Wstąp teoretyczny:

Do pomiarów mocy służą przyrządy zwane watomierzami. Ustrój pomiarowy wat orni er za składa się z dwóch cewek: nieruchomej prądowej oraz ruchomej napięciowej. Watomierz przede wszystkim służy do pomiarów mocy czynnej. Gdy zastosuje się specjalny układ pomiarowy, w którym kąt między wektorami napięcia i prądu doprowadzonymi do przyrządu różni się o 90° od kąta mocy odbiornika, wówczas można watomierzem mierzyć moc bierną. Moc pozorną natomiast wyznacza się ze wskazań amperomierza i woltomierza.

II. Przebieg ćwiczenia:

1. Pomiar mocy i energii odbiornika jednofazowego :

a) Schemat połączeń:

b) Tabela pomiarów:

L.p	Załączone człony odbiornika	U	1	P	S	Q	COS(p	<P	Ro	Xo
		V	A	W	VA	var	-	O	n	n
1	3R=435Q	220	0.52	112	114,4	23,31	0,98	11,47	414.2
2	3X=210ft	220	0,97	12	213,4	213,06	0,05	87,13		226,4
3	3R i 3X	220	1,01	120	222,2	187,01	0,54	57,31

L.p.	czas 10 obrotów tarczy licznika	CŁ	Pt | P
	s	obr/kWh	W
1 ( 3 R )	104,1	3000	115,27564	112
2 ( 3 X )	668	3000	17,964	12
3 (3R 3X)	95,7	3000	125,391	120
