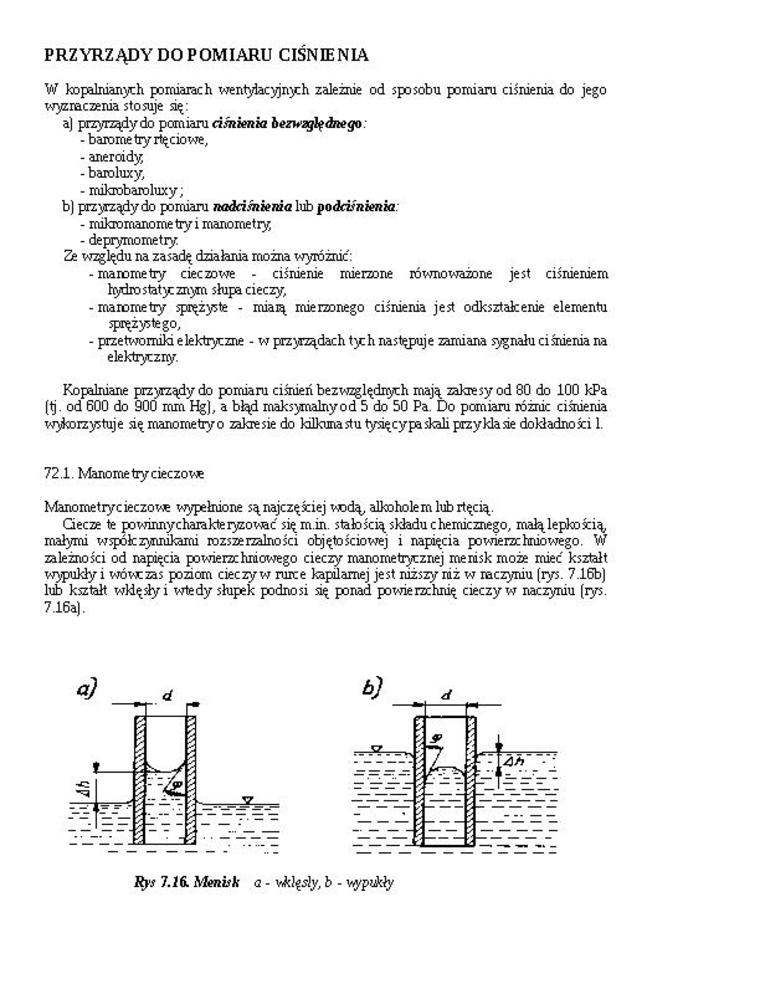

PRZYRZĄDY DO POMIARU CIŚNIENIA

W kopalnianych pomiarach wentylacyjnych zależnie od sposobu pomiaru ciśnienia do jego wyznaczenia stosuje się:

a)    przyrządy do pomiaru ciśnien w 6ezuoględnego:

-    barome try rtęciowe,

-    aneroidy

-    baroluxy

-    mikiobaioluxy;

b)    przyrządy do pomiaru nadcihtkma lub poddśnknia:

-    mikro mano me try i manometry

-    de prymo metry.

Ze względu na zasadę działania można wyróżnić:

• manometry cieczowe - ciśnienie mierzone równoważone jest ciśnieniem hydrostatycznym słupa cieczy

-    manometry sprężyste - miarą mierzonego ciśnienia jest odkształcenie elementu

sprężystego,

-    przetworniki elektryczne - w przyrządach tych następuje zamiana sygnału ciśnienia na

elektryczry.

Kopalniane przyrządy do pomiaru ciśnień bezwzględnych mają zakresy od 80 do 100 kPa (tj. od 600 do 900 mm 1%), a błąd maksymalny od 5 do 50 Pa. Do pomiaru różnic ciśnienia wykorzystuj e się manometry o zakre sie do krlkuna stu tysięcy pa skali przy kia sae dokładno ści 1.

72.1. Manometry cieczom

Manometrycieczov* wypełnione są najczęściej wodą, alkoholem lub rtęcią.

Gecze te powinny charakteryzować się m in. stałością składu chemicznego, małą lepkością, małymi współczynnikami rozszerzalności objętościowej i napięcia powierzchniowego. W zależności od napięcia powierzchniowego cieczy manometrycznej merdsk może mieć kształt wypukły i wówczas poziom cieczy w rurce kapilarnej jest niższy niż w naczyniu (rys. 7.16b) lub kształt wklęsły i wtedy słupek podnosi się ponad powierzchnię cieczy w naczyniu (rys. 7.16a).

R)¹.? 7.26. Menbk a - Wclędy, b - uypikły
