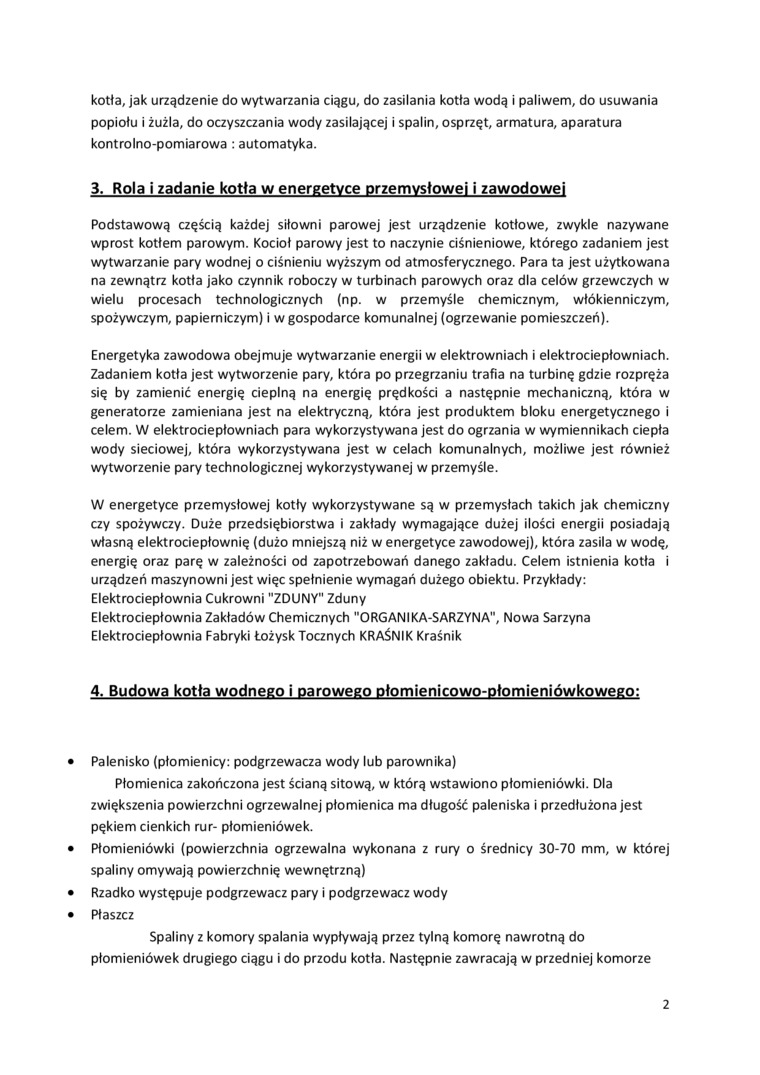

kotła, jak urządzenie do wytwarzania ciągu, do zasilania kotła wodą i paliwem, do usuwania popiołu i żużla, do oczyszczania wody zasilającej i spalin, osprzęt, armatura, aparatura kontrolno-pomiarowa : automatyka.

3. Rola i zadanie kotła w energetyce przemysłowej i zawodowej

Podstawową częścią każdej siłowni parowej jest urządzenie kotłowe, zwykle nazywane wprost kotłem parowym. Kocioł parowy jest to naczynie ciśnieniowe, którego zadaniem jest wytwarzanie pary wodnej o ciśnieniu wyższym od atmosferycznego. Para ta jest użytkowana na zewnątrz kotła jako czynnik roboczy w turbinach parowych oraz dla celów grzewczych w wielu procesach technologicznych (np. w przemyśle chemicznym, włókienniczym, spożywczym, papierniczym) i w gospodarce komunalnej (ogrzewanie pomieszczeń).

Energetyka zawodowa obejmuje wytwarzanie energii w elektrowniach i elektrociepłowniach. Zadaniem kotła jest wytworzenie pary, która po przegrzaniu trafia na turbinę gdzie rozpręża się by zamienić energię cieplną na energię prędkości a następnie mechaniczną, która w generatorze zamieniana jest na elektryczną, która jest produktem bloku energetycznego i celem. W elektrociepłowniach para wykorzystywana jest do ogrzania w wymiennikach ciepła wody sieciowej, która wykorzystywana jest w celach komunalnych, możliwe jest również wytworzenie pary technologicznej wykorzystywanej w przemyśle.

W energetyce przemysłowej kotły wykorzystywane są w przemysłach takich jak chemiczny czy spożywczy. Duże przedsiębiorstwa i zakłady wymagające dużej ilości energii posiadają własną elektrociepłownię (dużo mniejszą niż w energetyce zawodowej), która zasila w wodę, energię oraz parę w zależności od zapotrzebowań danego zakładu. Celem istnienia kotła i urządzeń maszynowni jest więc spełnienie wymagań dużego obiektu. Przykłady: Elektrociepłownia Cukrowni "ZDUNY" Zduny

Elektrociepłownia Zakładów Chemicznych "ORGANIKA-SARZYNA", Nowa Sarzyna Elektrociepłownia Fabryki Łożysk Tocznych KRAŚNIK Kraśnik

4. Budowa kotła wodnego i parowego płomienicowo-płomieniówkowego:

•    Palenisko (płomienicy: podgrzewacza wody lub parownika)

Płomienica zakończona jest ścianą sitową, w którą wstawiono płomieniówki. Dla zwiększenia powierzchni ogrzewalnej płomienica ma długość paleniska i przedłużona jest pękiem cienkich rur- płomieniówek.

•    Płomieniówki (powierzchnia ogrzewalna wykonana z rury o średnicy 30-70 mm, w której spaliny omywają powierzchnię wewnętrzną)

•    Rzadko występuje podgrzewacz pary i podgrzewacz wody

•    Płaszcz

Spaliny z komory spalania wypływają przez tylną komorę nawrotną do płomieniówek drugiego ciągu i do przodu kotła. Następnie zawracają w przedniej komorze

2
