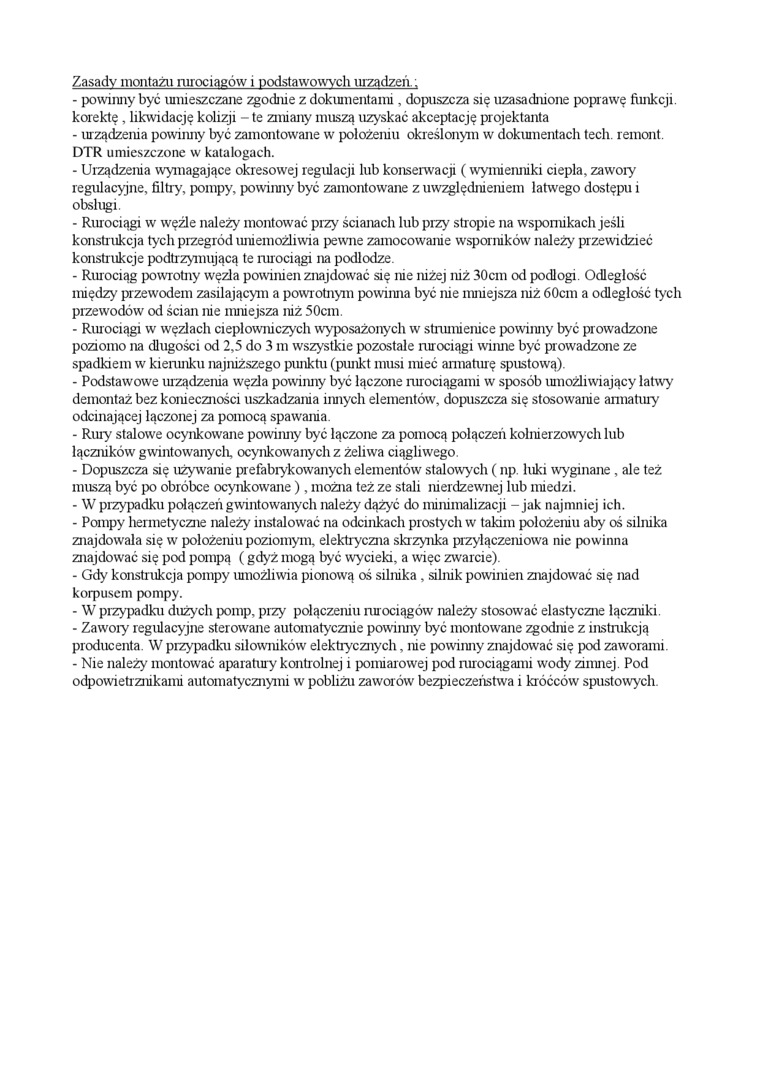

Zasady montażu rurociągów i podstawowych urządzeń :

-    powinny być umieszczane zgodnie z dokumentami, dopuszcza się uzasadnione poprawę funkcji, korektę , likwidację kolizji - te zmiany muszą uzyskać akceptację projektanta

-    urządzenia powinny być zamontowane w położeniu okr eślonym w dokumentach tech. remont. DTR umieszczone w katalogach.

-    Urządzenia wymagające okresowej regulacji lub konserwacji (wymienniki ciepła, zawoiy regulacyjne, filtry, pompy, powinny być zamontowane z uwzględnieniem łatwego dostępu i obsługi

-    Rurociągi w węźle należy montować przy ścianach lub przy stropie na wspornikach jeśli konstr ukcja tych przegród uniemożliwia pewne zamocowanie wsporników należy przewidzieć konstr ukcje podtrzymującą te rurociągi na podłodze.

-    Rurociąg powrotny węzła powinien znajdować się nie niżej niż 30cm od podłogi Odległość między przewodem zasilającym a powrotnym powinna być nie mniejsza niż 60cm a odległość tych przewodów od ścian nie mniejsza niż 50cm.

-    Rurociągi w węzłach ciepłowniczych wyposażonych w strumienice powinny być prowadzone poziomo na długości od 2,5 do 3 m wszystkie pozostałe mrociągi winne być prowadzone ze spadkiem w kierunku najniższego punktu (punkt musi mieć annaturę spustowy).

-    Podstawowe urządzenia węzła powinny być łączone rurociągami w sposób umożliwiający łatwy demontaż bez konieczności uszkadzania innych elementów, dopuszcza się stosowanie armatury odcinającej łączonej za pomocą spawania

-    Rury stalowe ocynkowane powinny być łączone za pomocą połączeń kołnierzowych lub łączników' gwintowanych, ocynkowanych z żeliwa ciągliwego

-    Dopuszcza się używanie prefabrykowanych elementów stalowych (np luki wyginane, ale też muszą być po obróbce ocynkowane), można też ze stali nierdzewnej lub miedzi.

-    W przypadku połączeń gwintowanych należy dążyć do minimalizacji - jak najmniej ich.

-    Pompy hermetyczne należy instalować na odcinkach prostych w takim położeniu aby oś silnika znajdowała się w położeniu poziomym, elektryczna skrzynka przyłączeniowa nie powinna znajdować się pod pompą (gdyż mogą być wycieki, a więc zwarcie).

-    Gdy konstrukcja pompy umożliwia pionową oś silnika, silnik powinien znajdować się nad korpusem pompy.

-    W przypadku dużych pomp, przy połączeniu rurociągów należy stosować elastyczne łączniki

-    Zaw'ory regulacyjne sterowane automatycznie powinny być montowane zgodnie z instrukcją producenta W przypadku siłowników elektrycznych, nie powinny znajdować się pod zaworami.

-    Nie należy montować aparatury kontrolnej i pomiarowej pod rurociągami wody zimnej Pod odpowietrznikami automatycznymi w pobliżu zaworów' bezpieczeństwa i króćców spustowych.
