minimum 2 tyiystory włączone w różne fazy. Czyli czas trwania impulsów bramkowych dla odbiornika rezystancyjnego musi odpowiadać kątowi większemu niż n/3. Można też załączać tyrystory 2 krótkimi impulsami przesuniętymi względem siebie o n/3.

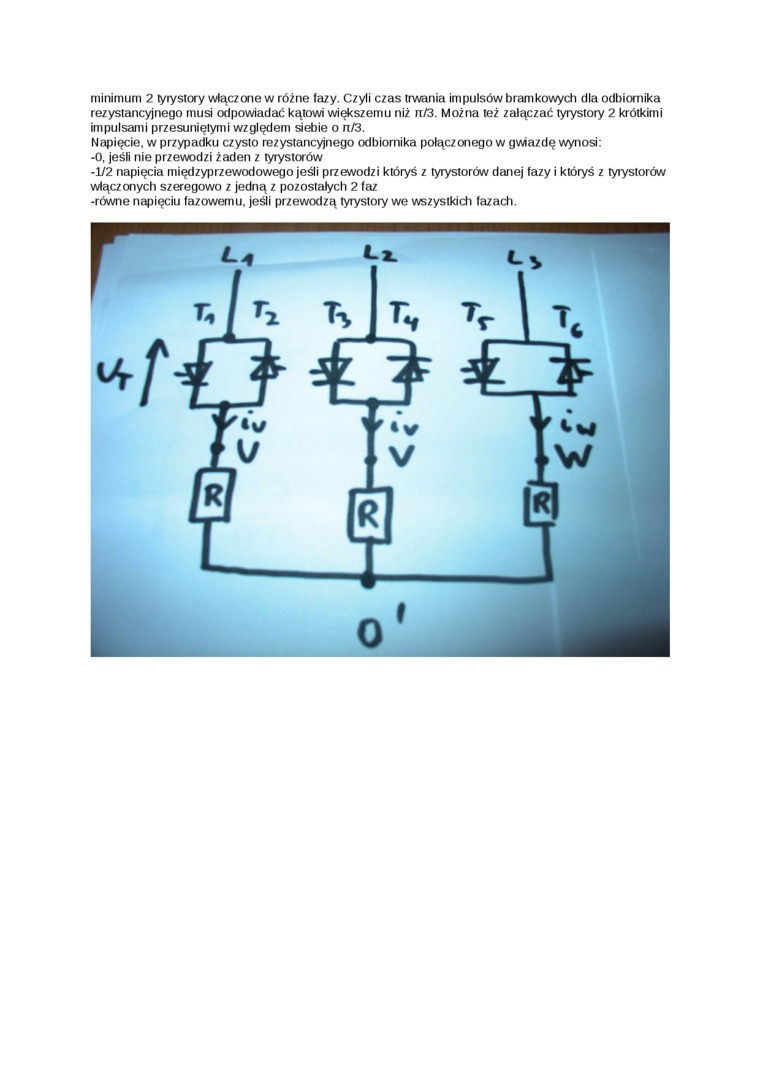

Napięcie, w przypadku czysto rezystancyjnego odbiornika połączonego w gwazdę wynosi:

-0, jeśli nie przewodzi żaden z tyrystorów

-1/2 napięcia międzyprzewodowego jeśli przewodzi któryś z tyrystorów danej fazy i któryś z tyrystorów

włączonych szeregowo z jedną z pozostałych 2 faz

-równe napięciu fazowemu, jeśli przewodzą tyrystory we wszystkich fazach.
