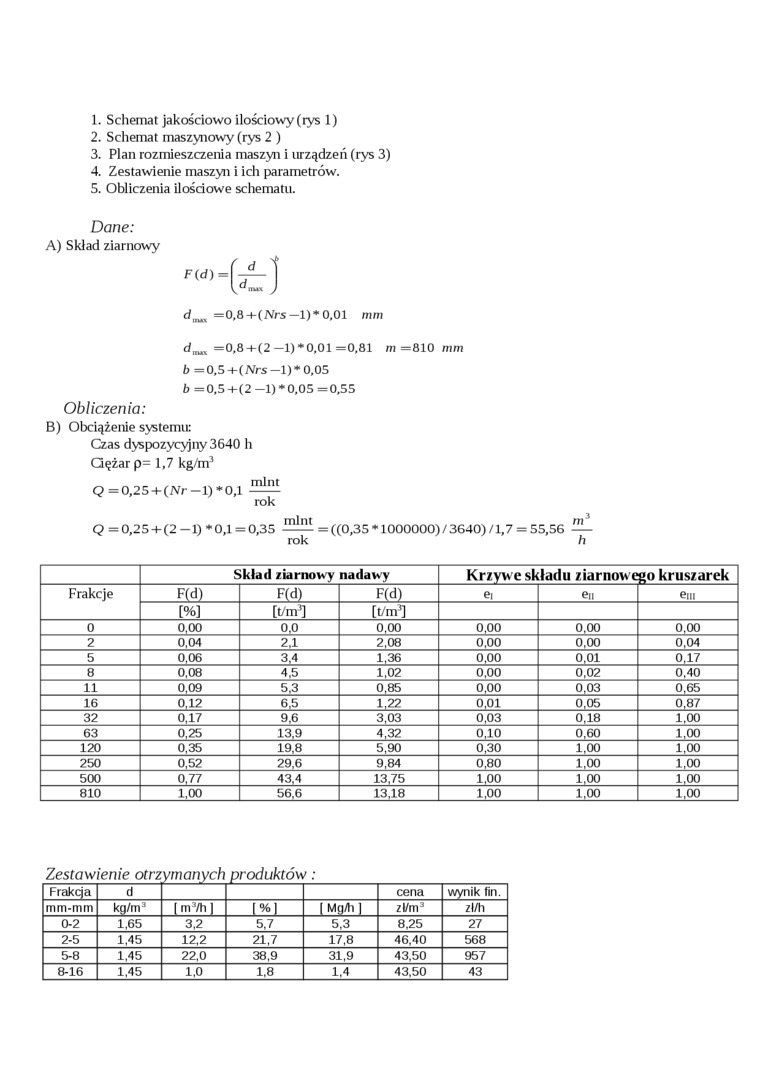

1.    Schemat jakościowo ilościowy (lys 1)

2.    Schemat maszynowy (rys 2 )

3.    Plan rozmieszczenia maszyn i urządzeń (rys 3)

4.    Zestawienie maszyn i ich parametrów.

5.    Obliczenia ilościowe schematu.

Dane:

A) Skład ziarnowy


F(d)


-(£)


c/    =0,8 -»-(Nrs—1)* 0.01 mm

0,8+(2—1)*0,01 =0,81 m =810 mm b =0,5 -i-(Nrs—1)* 0.05 b =0,5 +(2—l)* 0,05 =0,55

Obliczenia:

B) Obciążenie systemu:

Czas dyspozycyjny 3640 h Ciężar p= 1,7 kg/m3

Q = 0,25 + (Nr -1)* 0,1


mlnt

rok

Q = 0,25 -t-(2-1) *0,1 =0,35    =((0,35 * 1000000)/3640) /1,7 = 55,56 —

rok    h

Skład ziarnowy nadawy

Krzywe składu ziarnowego kruszarek

Frakcje

F(d)

m

m

ei

en

em

[%]

[t/m3]

[t/m3]

0

0,00

0.0

0,00

0,00

0,00

0,00

2

0,04

2.1

2,08

0,00

0,00

0,04

5

0,06

3.4

1,36

0,00

0,01

0,17

8

0.08

4.5

1,02

0,00

0,02

0,40

11

0,09

5,3

0,85

0,00

0,03

0,65

16

0,12

6,5

1,22

0,01

0,05

0,87

32

0,17

9,6

3,03

0,03

0,18

1,00

63

0,25

13,9

4,32

0,10

0,60

1,00

120

0,35

19,8

5,90

0,30

1,00

1,00

250

0,52

29,6

9,84

0,80

1,00

1,00

500

0,77

43,4

13,75

1,00

1,00

1,00

810

1,00

56,6

13,18

1,00

1,00

1,00

Zestawienie otrzymanych produktów:

Frakcja

(1

cena

wynik fin.

mm-mm

kg/m3

| m3/h 1

[%1

1 Mg/h |

zl/m3

zl/li

0-2

1,65

3,2

5,7

5,3

8,25

27

2-5

1,45

12,2

21,7

17,8

46,40

568

5-8

1,45

22,0

38,9

31,9

43,50

957

8-16

1,45

1.0

1.8

1.4

43,50

43
