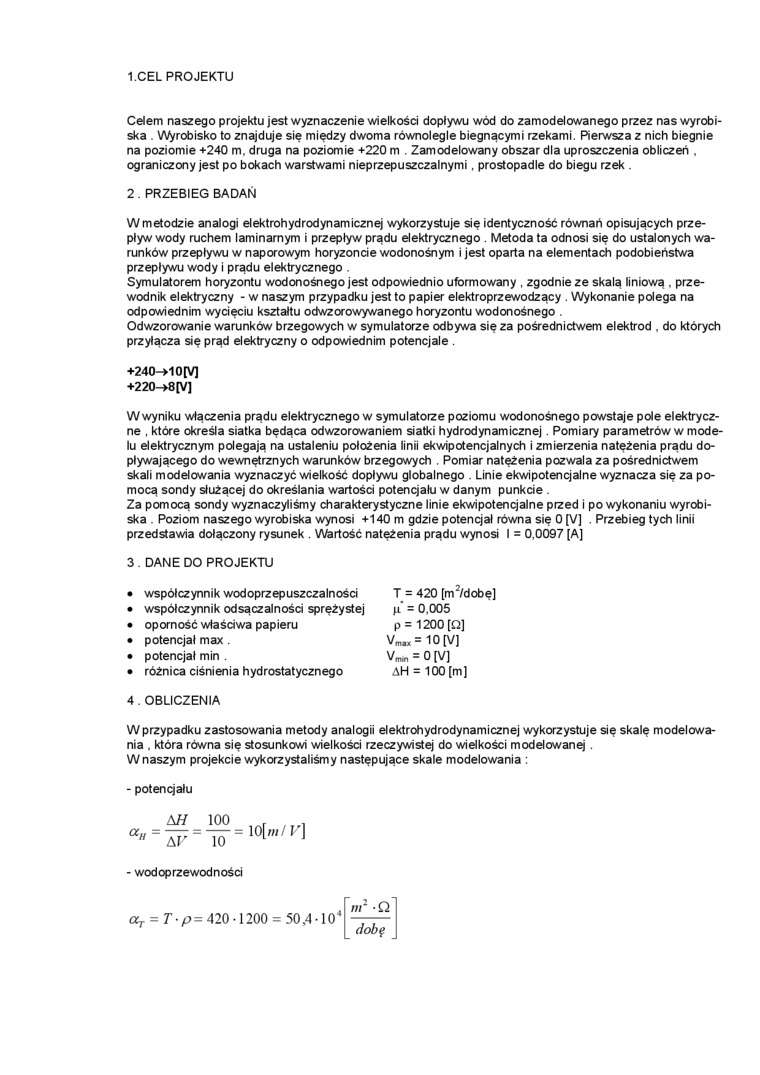

1.CEL PROJEKTU

Celem naszego projektu jest wyznaczenie wielkości dopływu wód do zamodelowanego przez nas wyrobiska . Wyrobisko to znajduje się między dwoma równolegle biegnącymi rzekami. Pierwsza z nich biegnie na poziomie +240 m. druga na poziomie +220 m . Zamodelowany obszar dla uproszczenia obliczeń . ograniczony jest po bokach warstwami nieprzepuszczalnymi, prostopadle do biegu rzek .

2. PRZEBIEG BADAŃ

Wmetodzie analogi elektrohydrodynamicznej wykorzystuje się identyczność równań opisujących przepływ wody ruchem laminarnym i przepływ prądu elektrycznego . Metoda ta odnosi się do ustalonych warunków przepływu w naporowym horyzoncie wodonośnym i jest oparta na elementach podobieństwa przepływu wody i prądu elektrycznego .

Symulatorem horyzontu wodonośnego jest odpowiednio uformowany , zgodnie ze skalą liniową , przewodnik elektryczny - w naszym przypadku jest to papier elektroprzewodzący . Wykonanie polega na odpowiednim wycięciu kształtu odwzorowywanego horyzontu wodonośnego .

Odwzorowanie warunków brzegowych w symulatorze odbywa się za pośrednictwem elektrod . do których przyłącza się prąd elektryczny o odpowiednim potencjale .

+240-+10M

+220-»8[V]

W wyniku włączenia prądu elektrycznego w symulatorze poziomu wodonośnego powstaje połę elektryczne , które określa siatka będąca odwzorowaniem siatki hydrodynamicznej. Pomiary parametrów w modelu elektrycznym polegają na ustaleniu położenia linii ekwipotencjalnych i zmierzenia natężenia prądu dopływającego do wewnętrznych warunków brzegowych . Pomiar natężenia pozwala za pośrednictwem skali modelowania wyznaczyć wielkość dopływu globalnego . Linie ekwipotencjalne wyznacza się za pomocą sondy służącej do określania wartości potencjału w danym punkcie .

Za pomocą sondy wyznaczyliśmy charakterystyczne linie ekwipotencjalne przed i po wykonaniu wyrobiska . Poziom naszego wyrobiska wynosi +140 m gdzie potencjał równa się 0 [V] . Przebieg tych linii przedstawia dołączony rysunek . Wartość natężenia prądu wynosi I = 0,0097 [A]

3 . DANE DO PROJEKTU

T = 420 [m²/dobę] = 0.005

p = 1200 [O]

V_m._x=10[V]

v™ = 0[V]

AH = 100 [m]

•    współczynnik wodoprzepuszczalności

•    współczynnik odsączalnośd sprężystej

•    oporność właściwa papieru

•    potencjał max.

•    potencjał min .

•    różnica ciśnienia hydrostatycznego 4 . OBLICZENIA

W przypadku zastosowania metody analogii elektrohydrodynamicznej wykorzystuje się skalę modelowania . która równa się stosunkowi wielkości rzeczywistej do wielkości modelowanej .

Wnaszym projekcie wykorzystaliśmy następujące skale modelowania :

- potencjału

AH

AV

100

10

= 10[ml V]

- wodoprzewodności

a_T = T• p- 420 1200 = 50,4-10

4 W² 'O

dobę
