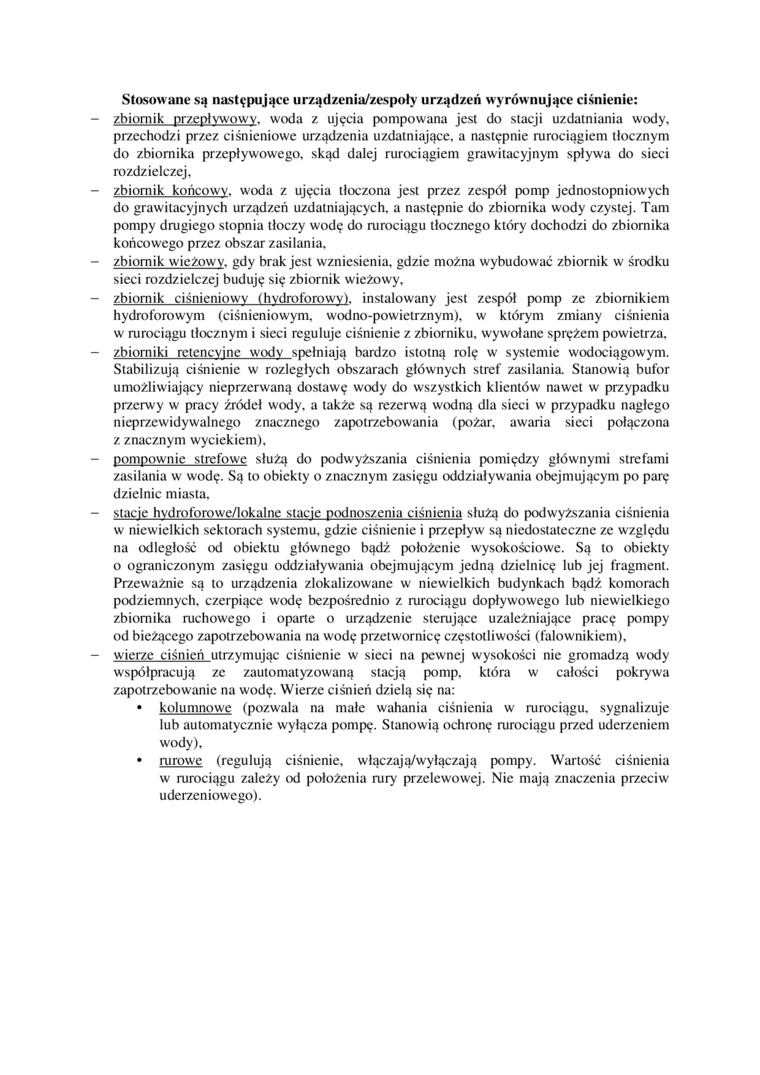

Stosowane są następujące urządzenin/zespoły urządzeń wyrównujące ciśnienie:

zbiornik przepływowy, woda z ujęcia pompowana jest do stacji uzdatniania wody, przechodzi przez ciśnieniowe urządzenia uzdatniające, a następnie rurociągiem tłocznym do zbiornika przepływowego, skąd dalej rurociągiem grawitacyjnym spływa do sieci rozdzielczej,

zbiornik końcowy, woda z ujęcia tłoczona jest przez zespół pomp jednostopniowych do graw itacyjnych urządzeń uzdatniających, a następnie do zbiornika wody czystej. Tam pompy drugiego stopnia tłoczy wodę do rurociągu tłocznego który dochodzi do zbiornika końcowego przez obszar zasilania.

zbiornik wieżowy, gdy brak jest wzniesienia, gdzie można wybudować zbiornik w środku sieci rozdzielczej buduję się zbiornik wieżowy.

zbiornik ciśnieniowy (hydroforowy), instalowany jest zespół pomp ze zbiornikiem hydroforowym (ciśnieniowym, wodno-powietrznym), w którym zmiany ciśnienia w rurociągu tłocznym i sieci reguluje ciśnienie z zbiorniku, wywołane sprężem powietrza. zbiorniki retencyjne wody spełniają bardzo istotną rolę w systemie wodociągowym. Stabilizują ciśnienie w rozległych obszarach głównych stref zasilania. Stanowią bufor umożliwiający nieprzerwaną dostawę wody do wszystkich klientów nawet w przypadku przerwy w pracy źródeł wody. a także są rezerwą wodną dla sieci w przypadku nagłego nieprzewidywalnego znacznego zapotrzebowania (pożar, awaria sieci połączona z znacznym wyciekiem),

pompownie strefowe służą do podwyższania ciśnienia pomiędzy głównymi strefami zasilania w wodę. Są to obiekty o znacznym zasięgu oddziaływania obejmującym po parę dzielnic miasta.

stacje hydroforowe/lokalne stacje podnoszenia ciśnienia służą do podwyższania ciśnienia w niewielkich sektorach systemu, gdzie ciśnienie i przepływ są niedostateczne ze względu na odległość od obiektu głównego bądź położenie wysokościowe. Są to obiekty o ograniczonym zasięgu oddziaływania obejmującym jedną dzielnicę lub jej fragment. Przeważnie są to urządzenia zlokalizowane w niewielkich budynkach bądź komorach podziemnych, czerpiące wodę bezpośrednio z rurociągu dopływowego lub niewielkiego zbiornika ruchowego i oparte o urządzenie sterujące uzależniające pracę pompy od bieżącego zapotrzebowania na wodę przetwornicę częstotliwości (falownikiem). wierze ciśnień utrzymując ciśnienie w sieci na pewnej wysokości nie gromadzą wody współpracują ze zautomatyzowaną stacją pomp. która w całości pokrywa zapotrzebowanie na wodę. Wierze ciśnień dzielą się na:

•    kolumnowe (pozwala na małe wahania ciśnienia w rurociągu, sygnalizuje lub automatycznie wyłącza pompę. Stanowią ochronę rurociągu przed uderzeniem wody),

•    rurowe (regulują ciśnienie, włączają/wyłączają pompy. Wartość ciśnienia w rurociągu zależy od położenia rury przelewowej. Nic mają znaczenia przeciw uderzeniowego).
