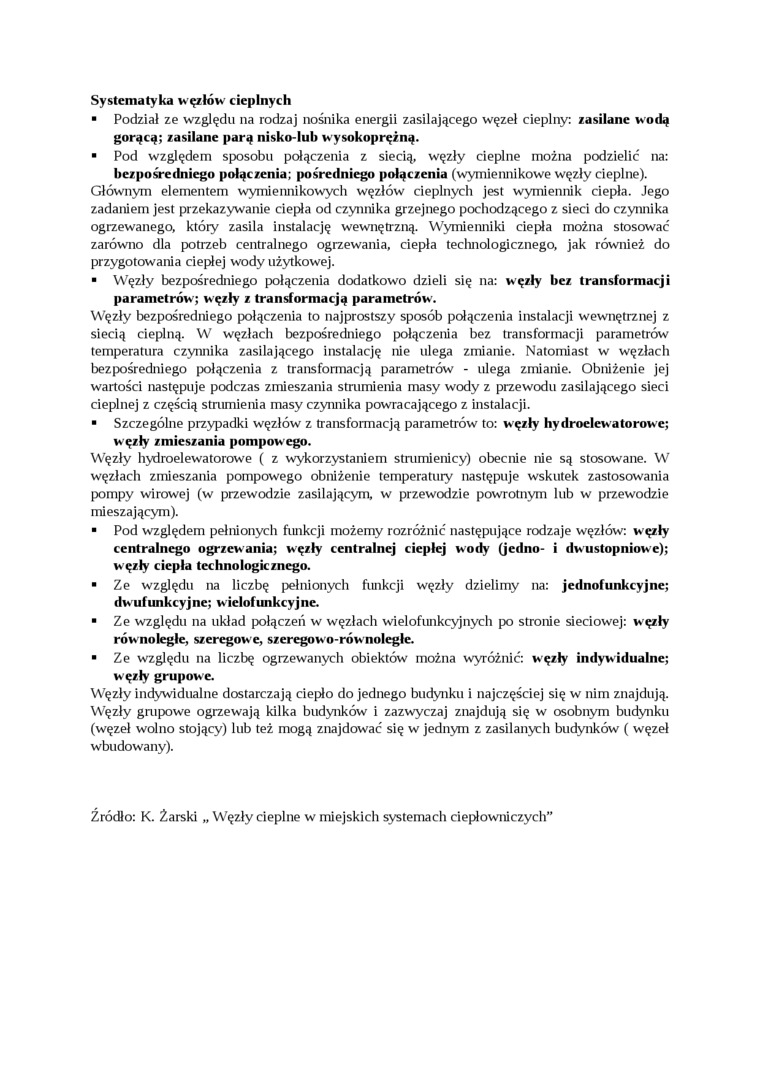

Systematyka węzłów cieplnych

■    Podział ze względu na rodzaj nośnika energii zasilającego węzeł cieplny: zasilane wodą gorącą; zasilane parą nisko-lub wysokoprężną.

■    Pod względem sposobu połączenia z siecią, węzły cieplne można podzielić na: bezpośredniego połączenia; pośredniego połączenia (wymiennikowe węzły cieplne).

Głównym elementem wymię unikowych węzłów cieplnych jest wymiennik ciepła. Jego zadaniem jest przekazywanie ciepła od czynnika grzejnego pochodzącego z sieci do czynnika ogrzewanego, który zasila instalację wewnętrzną. Wymienniki ciepła można stosować zarówno dla potrzeb centralnego ogrzewania, ciepła teclmologicznego, jak również do przygotowania ciepłej wody użytkowej.

■    Węzły bezpośredniego połączenia dodatkowo dzieli się na: węzły bez transformacji parametrów; węzły z transformacją parametrów.

Węzły bezpośredniego połączenia to najprostszy sposób połączenia instalacji wewnętrznej z siecią cieplną. W węzłach bezpośredniego połączenia bez transformacji parametrów temperatura czynnika zasilającego instalację nie ulega zmianie. Natomiast w węzłach bezpośredniego połączenia z transformacją parametrów - ulega zmianie. Obniżenie jej wartości następuje podczas zmieszania strumienia masy wody z przewodu zasilającego sieci cieplnej z częścią strumienia masy czynnika powracającego z instalacji.

■    Szczególne przypadki węzłów z transformacją parametrów to: węzły hydroelewa torowe; węzły zmieszania pompowego.

Węzły hydroelewatorowe ( z wykorzystaniem strumienicy) obecnie nie są stosowane. W węzłach zmieszania pompowego obniżenie temperatury następuje wskutek zastosowania pompy wirowej (w przewodzie zasilającym, w przewodzie powrotnym lub w przewodzie mieszającym).

■    Pod względem pełnionych funkcji możemy rozróżnić następujące rodzaje węzłów: węzły centralnego ogrzewania; węzły centralnej ciepłej wody (jedno- i dwustopniowe); węzły ciepła technologicznego.

■    Ze względu na liczbę pełnionych funkcji węzły dzielimy na: jednofunkcyjne; dwu funkcyjne; wielofunkcyjne.

■    Ze względu na układ połączeń w węzłach wielofunkcyjnych po stronie sieciowej: węzły równoległe, szeregowe, szeregowo-równoległe.

■    Ze względu na liczbę ogrzewanych obiektów można wyróżnić: węzły indywidualne; w ęzły grupowe.

Węzły indywidualne dostarczają ciepło do jednego budynku i najczęściej się w nim znajdują. Węzły grupowe ogrzewają kilka budynków i zazwyczaj znajdują się w osobnym budynku (węzeł wolno stojący) lub też mogą znajdować się w jednym z zasilanych budynków ( węzeł wbudowany).

Źródło: K. Żarski „ Węzły cieplne w miejskich systemach ciepłowniczych'
