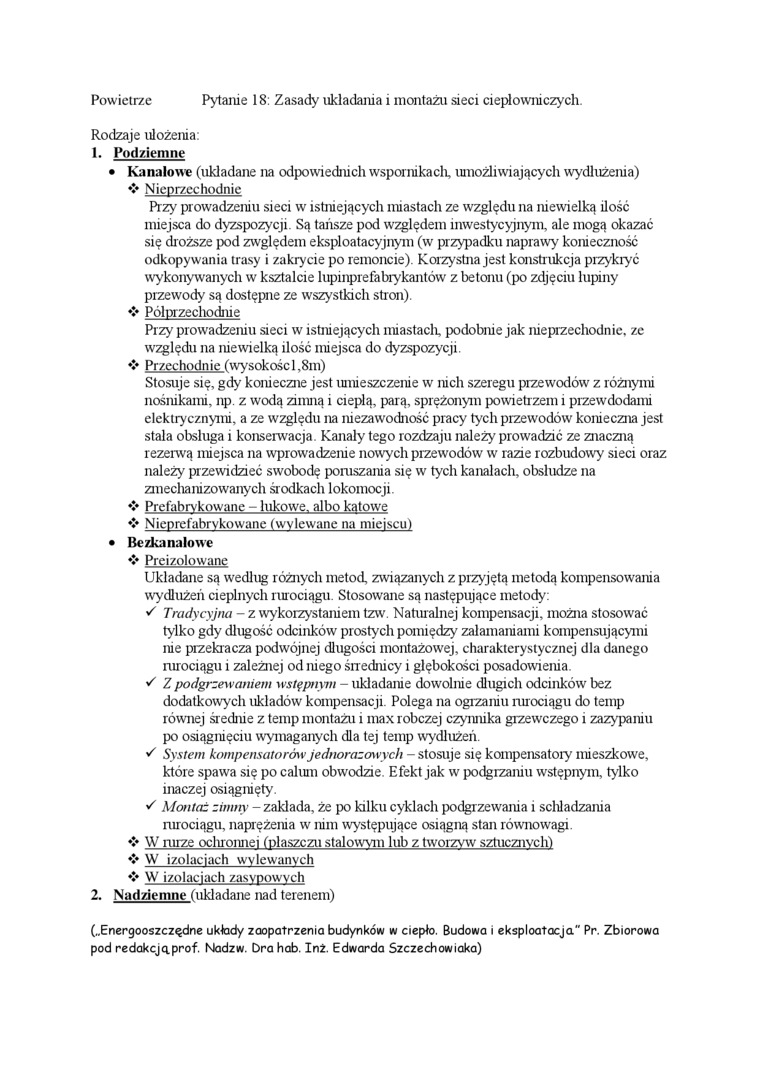

Powietrze Pytanie 18: Zasady układania i montażu sieci ciepłowniczych

Rodzaje ułożenia:

1.    Podziemne

•    Kanałowe (układane na odpowiednich wspornikach, umożliwiających wydłużenia)

•> Nieprzcchodnie

Przy pr owadzeniu sieci w istniejących miastach ze względu na niewielką ilość miejsca do dyzspozycji. Są tańsze pod względem inwestycyjnym, ale mogą okazać się droższe pod zwględem eksploatacyjnym (w przypadku naprawy konieczność odkopywania trasy i zakrycie po remoncie). Korzystna jest konstrukcja przykryć wykonywanych w kształcie lupinprefabrykantów z betonu (po zdjęciu łupiny przewody są dostępne ze wszystkich stron).

❖    Pólprzechodnie

Przy prowadzeniu sieci w istniejących miastach, podobnie jak nieprzechodnie, ze względu na niewielką ilość miejsca do dyzspozycji.

❖    Przechodnie (wysokość 1.8iń)

Stosuje się, gdy konieczne jest umieszczenie w nich szeregu przewodów' z różnymi nośnikami, np. z wodą zimną i ciepłą, parą, sprężonym powietrzem i przewdodarni elektrycznymi, a ze względu na niezawodność pracy tych przewodów konieczna jest stała ohsluga i konserwacja Kanały tego rozdzaju należy prowadzić ze znaczną rezerwą miejsca na wprowadzenie nowych przewodów w razie rozbudowy sieci oraz należy przewidzieć swobodę poruszania się w tych kanałach, obsłudze na zmeclranizowanych środkach lokomocji.

❖    Prefabrykowane - lukowe, albo kątowe

❖    Nieprefabrykowane (wylewane na miejscu)

•    Bezkanalowe

❖    Preizolowane

Układane są według różnych metod, związanych z przyjętą metodą kompensowania wydłużeń cieplnych rurociągu. Stosowane są następujące metody:

•2 Tradycyjna - z wykorzystaniem tzw. Naturalnej kompensacji, można stosować tylko gdy długość odcinków prostych pomiędzy załamaniami kompensującymi nie przekracza podwójnej długości montażowej, charakterystycznej dla danego rurociągu i zależnej od niego śnednicy i głębokości posadowienia •2 2 podgrzewaniem wstępnym - układanie dowolnie długich odcinków' bez dodatkowych układów kompensacji. Polega na ogrzaniu rurociągu do temp równej średnie z temp montażu i max robczej czynnika grzewczego i zazypaniu po osiągnięciu wymaganych dla tej temp wydłużeń.

•S System kompensatorów jednorazowych - stosuje się kompensatory mieszkowe, które spawa się po calum obwodzie. Efekt jak w podgrzaniu wstępnym, tylko inaczej osiągnięty

•2 Montaż zimny - zakłada, że po kilku cyklach podgrzewania i schładzania rurociągu, naprężenia w nim występujące osiągną stan równowagi

❖    W rurze ochronnej (płaszczu stalowym lub z tworzyw sztucznych)

*> W izolacjach wylewanych

❖    W izolacjach zasypowych

2.    Nadziemne (układane nad terenem)

(„Energooszczędne układy zaopatrzenia budynków w ciepło. Budowa i eksploatacja" Pr. Zbiorowa pod redakcjąprof. Nadzw. Dra hab. Inż. Edwarda Szczechowiaka)
