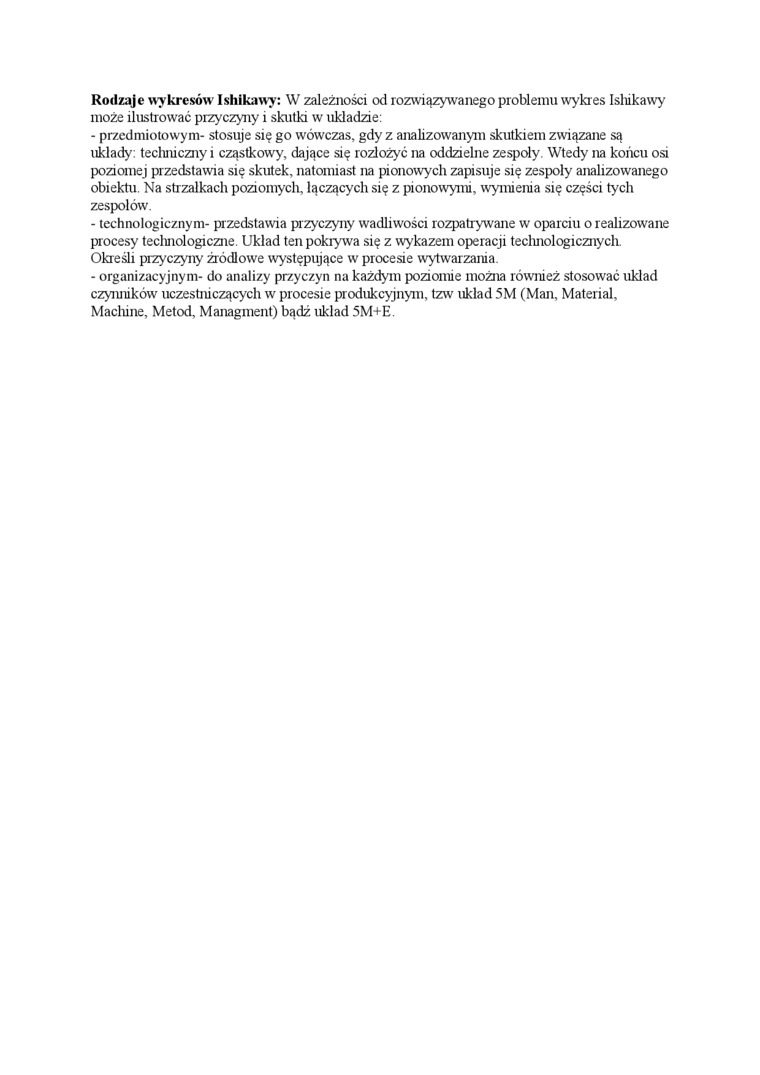

Rodzaje wykresów Ishikawy: W zależności od rozwiązywanego problemu wykres Ishikawy może ilustrować przyczyny i skutki w układzie:

-    przedmiotowym- stosuje się go wówczas, gdy z analizowanym skutkiem związane są układy: teclmiczny i cząstkowy, dające się rozłożyć na oddzielne zespoły. Wtedy na końcu osi poziomej przedstawia się skutek, natomiast na pionowych zapisuje się zespoły analizowanego obiektu. Na strzałkach poziomych, łączących się z pionowymi, wymienia się części tych zespołów.

-    technologicznym- przedstawia przyczyny wadliwości rozpatrywane w oparciu o realizowane procesy technologiczne. Układ ten pokrywa się z wykazem operacji technologicznych.

Określi przyczyny źródłowe występujące w procesie wytwarzania.

-    organizacyjnym- do analizy przyczyn na każdym poziomie można również stosować układ czynników' uczestniczących w procesie produkcyjnym, tzw układ 5M (Man, Materiał, Machinę, Metod, Managment) bądź układ 5M+E.
