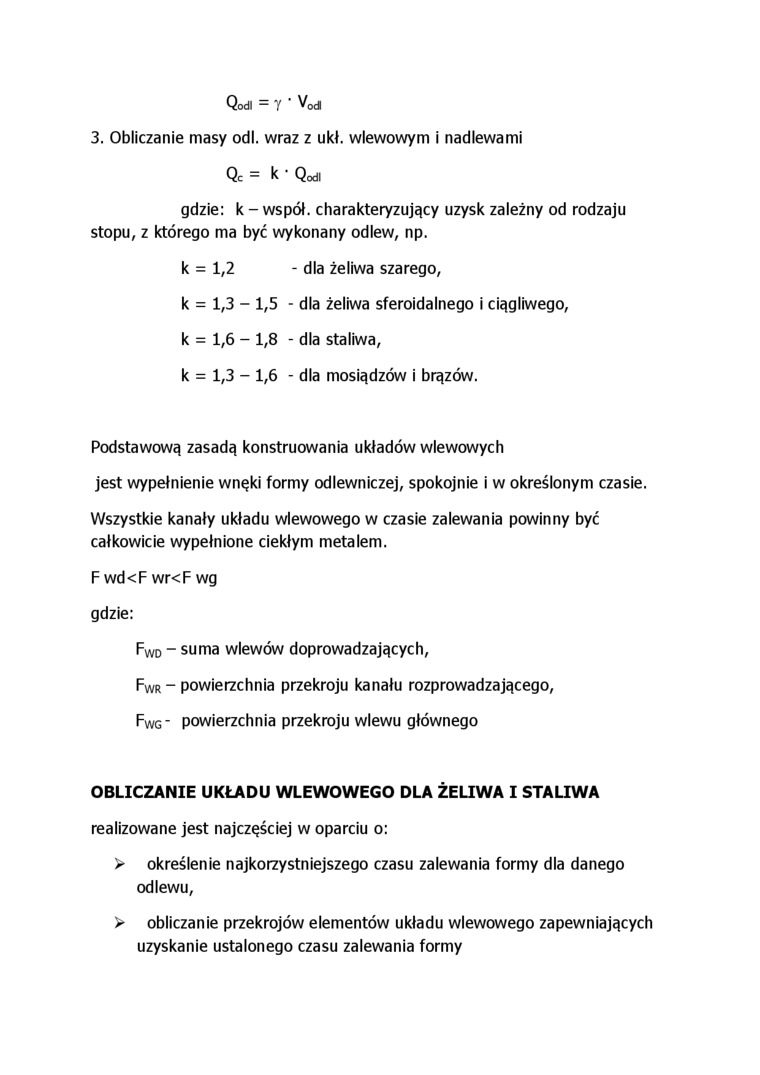

3. Obliczanie masy odl. wraz z ukł. wlewowym i nadlewami

Qc = k • Qodi

gdzie: k - współ, charakteryzujący uzysk zależny od rodzaju stopu, z którego ma być wykonany odlew, np.

k = 1,2    - dla żeliwa szarego,

k = 1,3 - 1,5 - dla żeliwa sferoidalnego i ciągliwego,

k = 1,6 - 1,8 - dla staliwa,

k = 1,3 - 1,6 - dla mosiądzów i brązów.

Podstawową zasadą konstruowania układów wlewowych

jest wypełnienie wnęki formy odlewniczej, spokojnie i w określonym czasie.

Wszystkie kanały układu wlewowego w czasie zalewania powinny być całkowicie wypełnione ciekłym metalem.

F wd<F wr<F wg

gdzie:

F_wd - suma wlewów doprowadzających,

F_Wr - powierzchnia przekroju kanału rozprowadzającego,

F_Wg' powierzchnia przekroju wlewu głównego

OBLICZANIE UKŁADU WLEWOWEGO DLA ŻELIWA I STALIWA

realizowane jest najczęściej w oparciu o:

>    określenie najkorzystniejszego czasu zalewania formy dla danego odlewu,

>    obliczanie przekrojów elementów układu wlewowego zapewniających uzyskanie ustalonego czasu zalewania formy
