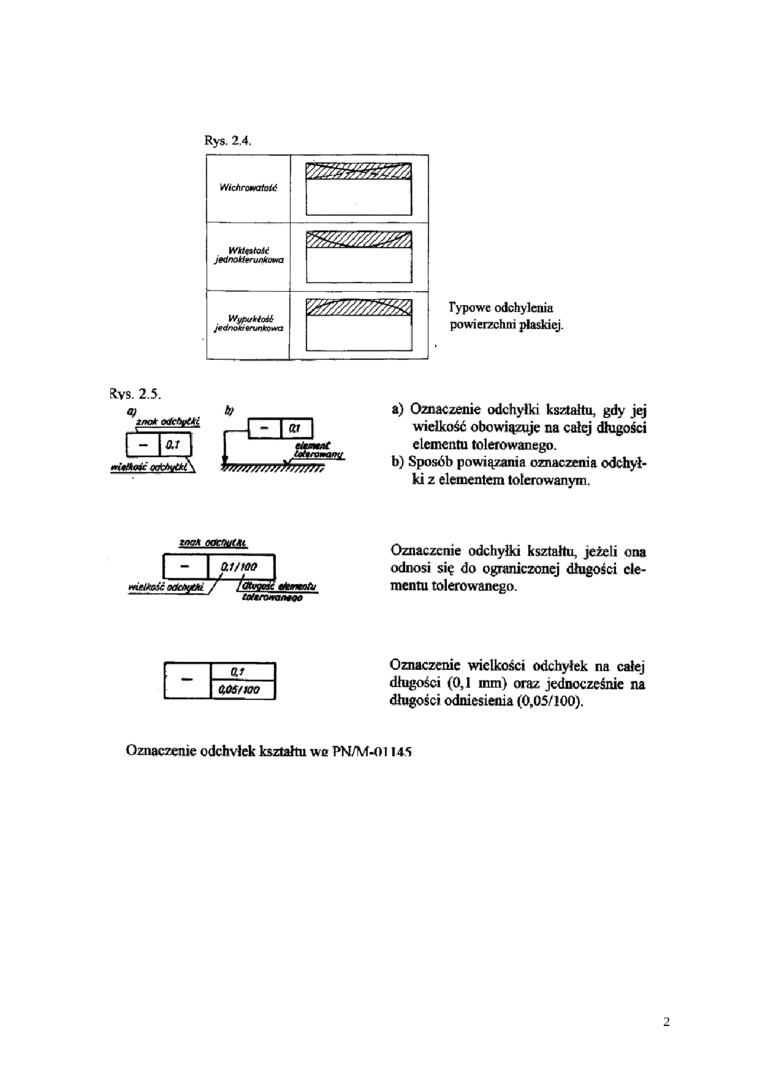

Rys. 2.4.

Typowe odchylenia powierzchni płaskiej.

Rvs. 2.5.

a)    Oznaczenie odchyłki kształtu, gdy jej wielkość obowiązuje na całej długości elementu tolerowanego.

b)    Sposób powiązania oznaczenia odchyłki z elementem tolerowanym.

rncA oacfMAi

mtltoić oOdttjOu.

0.1/100 I

' ^

T%

Oznaczenie odchyłki kształtu, jeżeli ona odnosi się do ograniczonej długości elementu tolerowanego.

	01
	(uosnoo

Oznaczenie wielkości odchyłek na całej długości (0,1 mm) oraz jednocześnie na długości odniesienia (0,05/100).

Oznaczenie odchyłek kształtu we PN/M-OI145
