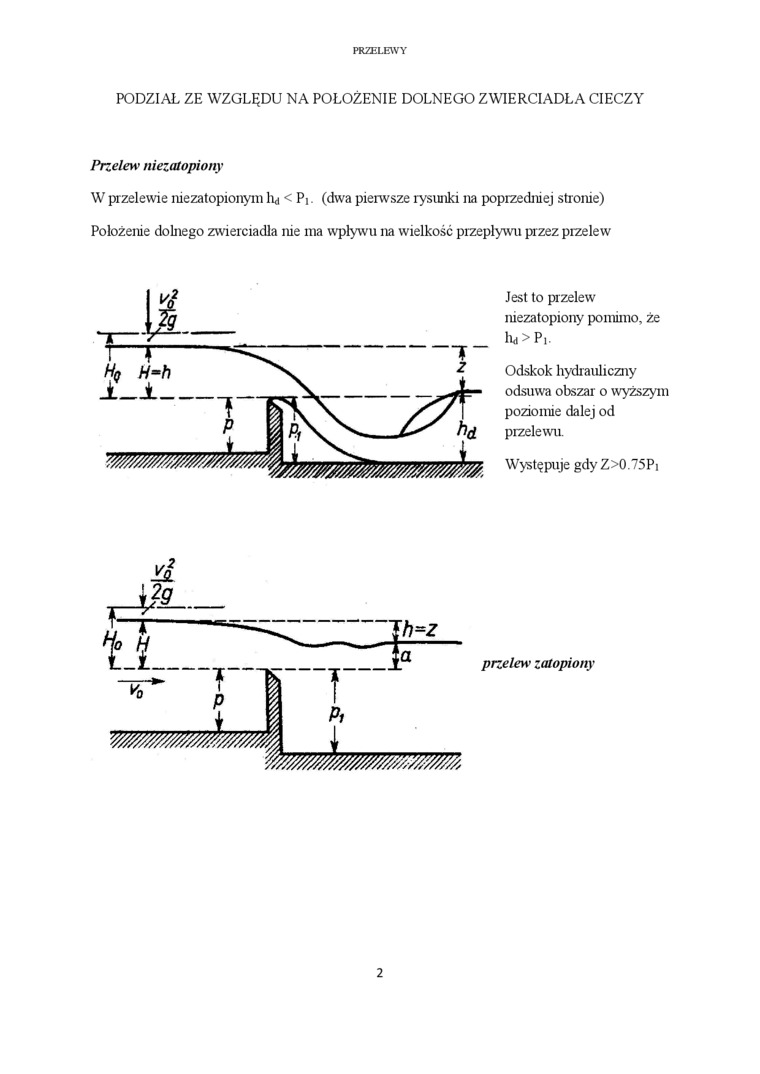

PRZELEWY

PODZIAŁ ZE WZGLĘDU NA POŁOŻENIE DOLNEGO ZWIERCIADŁA CIECZY

Przelew' niezatopiony

W przelewie niezatopionym lid < Pi (dwa pierwsze rysunki na poprzedniej stronie) Położenie dobrego zwierciadła nie ma wpływu na wielkość przepływu przez przelew


Jest to przelew niezatopiony pomimo, że hd > Pi-

Odskok hydrauliczny odsuwa obszar o wyższym poziomie dalej od przelewu.

Występuje gdy Z>0.75Pi

przelew* zatopiony


2
