Klatką walcowniczą nazywa się urządzenie, w którym zachodzi walcowanie metalu.

Podstawowymi częściami klatki, spełniającymi niejako rolę narzędzi, są walce wywierające

bezpośrednio nacisk na walcowany metal.

W ciągu liistorii rozwoju konstrukcji walcarek nastąpiło zróżnicowanie sposobów

ułożenia walców w klatce walcowniczej. Różne sposoby ułożenia walców w klatkach zostały

spowodowane przez następujące przyczyny:

•    dążność do uzyskania zmiany kierunku walcowania w kolejnych przepustach bez zmiany kierunku obrotów napędu,

•    powiększenie sztywności układu walców i zmniejszenie siły nacisku metalu, a więc zmniejszenie ugięć i ograniczenie odchyłek wymiarów wyrobów walcowanych,

•    poddanie metalu naciskom o kierunkach zmiennych co przepust z wyeliminowaniem kantowania lub skręcania pasma,

•    uzyskanie szczególnych kształtów wyrobów walcowanych,

•    spowodowanie szczególnego sposobu płynięcia metalu, zapewniającego tworzenie się otworu w tulejach rurowych,

•    polepszenie jakości otrzymywanych wyrobów,

•    zintensyfikowanie procesu prowadzonego w klatce.

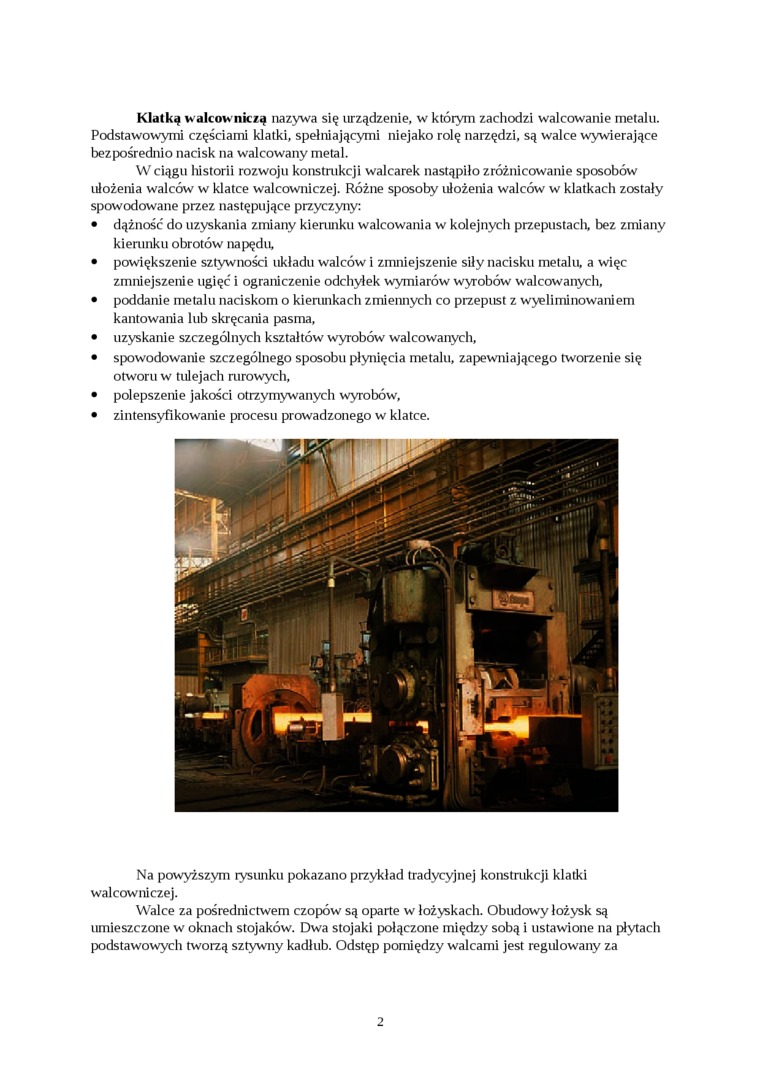

Na powyższym rysunku pokazano przykład tradycyjnej konstrukcji klatki walcowniczej.

Walce za pośrednictwem czopów są oparte w łożyskach. Obudowy łożysk są umieszczone w oknach stojaków. Dwa stojaki połączone między sobą i ustawione na płytach podstawowych tworzą sztywny kadłub. Odstęp pomiędzy walcami jest regulowany za
