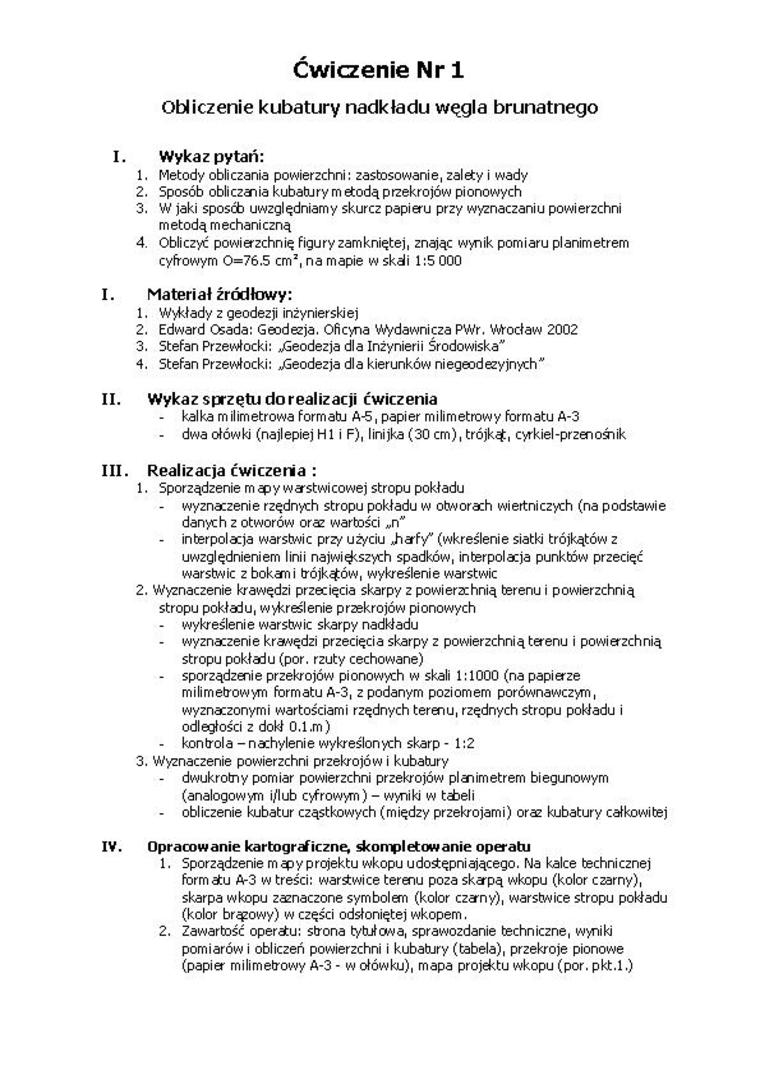

Ćwiczenie Nr 1

Obliczenie kubatury nadkładu węgla brunatnego

I. Wykaz pytań:

1.    Metody obliczania powierzchni: zastosowanie, zalety i wady

2.    Sposób obliczenia kubatury m etodą przekrojów pionowych

3.    W jaki sposćb uwzględniamy skurcz papieru przy wyznaczaniu powierzchni

metodą mechaniczną

4.    Obliczyć powierzchnię figury zamkniętej, znając wynik pomiaru planimetrem

cyfrowym 0=76.5 cm², na mapie w skał i 1:5 000

I.    Materi ał źródłowy:

1.    Wykłady z geodezji inżynierskiej

2.    Edward Osada: Geodezja. Oficyna Wydawnicza PWr. Wtocław 2002

3.    Stefan Przewłocki: „Geodezja dla Inżynierii Środowiska"

4.    Stefan Przewłocki: geodezja dla kierunków niegeodezyjnych"

II.    Wykaz sprzętu do realizacji ćwiczenia

-    kalka milimetrowa formatu A-5, papier milimetrowy formatu A-3

-    dwa ołówki (najlepiej H1 i F), linijka (30 cm), trójką, cyrkiel-przenośnik

III.    Realizacja ćwiczenia :

1.    Sporządzenie m epy warstwicowej stropu pokładu

-    wyznaizenie rzędnych stropu pokładu w otworach wiertniczych (na podstawie danych z otworów orae wartości „n"

-    interpolacja warstwie przy uż/ciu Jnerfy" (wkreślenie siatki trójkątów z uwzględnieniem linii największych spadków, interpolacja punktów przecięć warstwie z bokami trójkęjrów, wykreślenie warstwie

2.    Wyznaczenie krawędzi przecięcia skarpy z powierzchnią terenu i powierzchnią

stropu pokładu, wykreślenie przekrojów pionowych

-    wykreślenie warstwie skarpy nadkładu

-    wyznaczenie krawędzi przecięcia skarpy z powierzchnią terenu i powierzchnią stropu pokładu (por. rzuty cechowane)

-    sporządzenie przekrojów pionowych w skali 1:1000 (na papierze milimetrowym formatu A-3, z podanym poziomem porównawczym, wyznaczonymi wartościami rzędnych terenu, rzędnych stropu pokładu i odległości z dokł O.l.m)

-    kontrola - nachylenie wykreślonych skarp -1:2

3.    Wyznaczenie powierzchni przekrojów i kubatury

-    dwukrotny pomiar powierzchni przekrojów planimetrem biegunowym (analogowym i/lub cyfrowym) - wyniki w tabeli

-    obliczenie kubatur cząstkowych (między przekrojami) oraz kubatury całkowitej

IV.    Opracowanie kartograficzne, skompletowanie operatu

1.    Sporządzenie m epy projektu wkopu udostępniającego. Na kalce technicznej formatu A-3 w treści: warstwice terenu poza skarpą wkopu (kolor czarny), skarpa wkopu zaznaczone symbolem (kolor czarny), warstwice stropu pokładu (kolor brązowy) w części odsłoniętej wkopem.

2.    Zawartość operatu: strona tytułowa, sprawozdanie techniczne, wyniki pomiarów i obliczeń powierzchni i kubatury (tabela), przekroje pionowe (papier milimetrowy A-3 - w ołówku), mapa projektu wkopu (por. pkt.l.)
