Rozłaal 15

ICMP stanowi część modułu IP (patrz rysunek 15.1) i zgodnie z wymogami dokumentów RFC musi być obecny w każde) implementacji IP. W kategoriach warstw protokołów ICMP znajduje się jednakże ponad warstwą IP (patrz rysunek 15.2); innymi słony, ICMP jest obudowywany przez nagłówek IP. Jest to istotna właściwość, ponieważ umożliwia trasowanie komunikatów ICMP przez routery IP, które mogą przekazywać wyłącznie datagramy IP. Oznacza to, że komunikaty ICMP mogą podróżować poprzez dowolnie złożone sieci, połączone routerami IP

Rysunek 15.3 przedstawia sposób używania programu PING. Można skorzystać z PING, aby sprawdzić dostępność lokalnych i zdalnych ho-stów, i to zarówno komputerów Windows NT, jak i dowolnych innych komputerów' obsługujących TCP/IP. W przedstawionym przykładzie B jest hostem lokalnym dla A, aC hostem zdalnym. Komunikat)’ ICMP przesyłane pomiędzy liostami AiC są traktowane przez pośredniczące routery jak zwykłe datagramy IP; routery nie poświęcają im specjalnej uw^ragj. Jeśli pakiet ICMP zostanie zagubiony, nie próbuje się przesłać go ponownie.

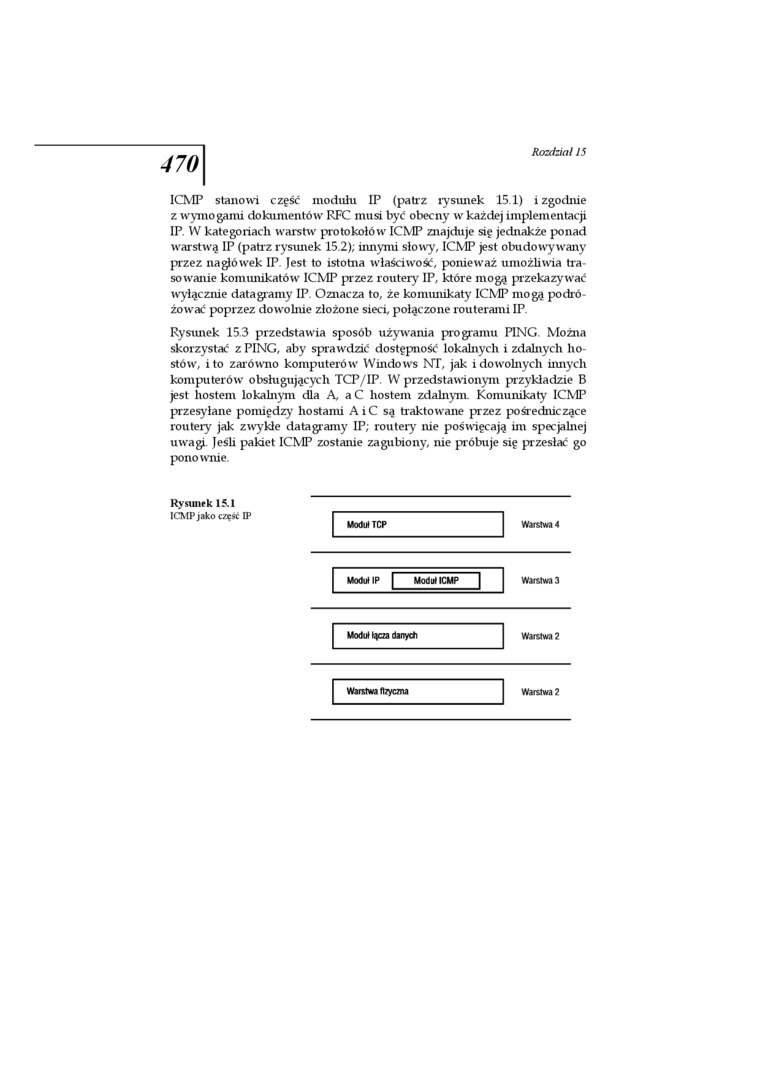

Rysunek 15.1

ICMP jako część IP
