FOTOKOMORKA

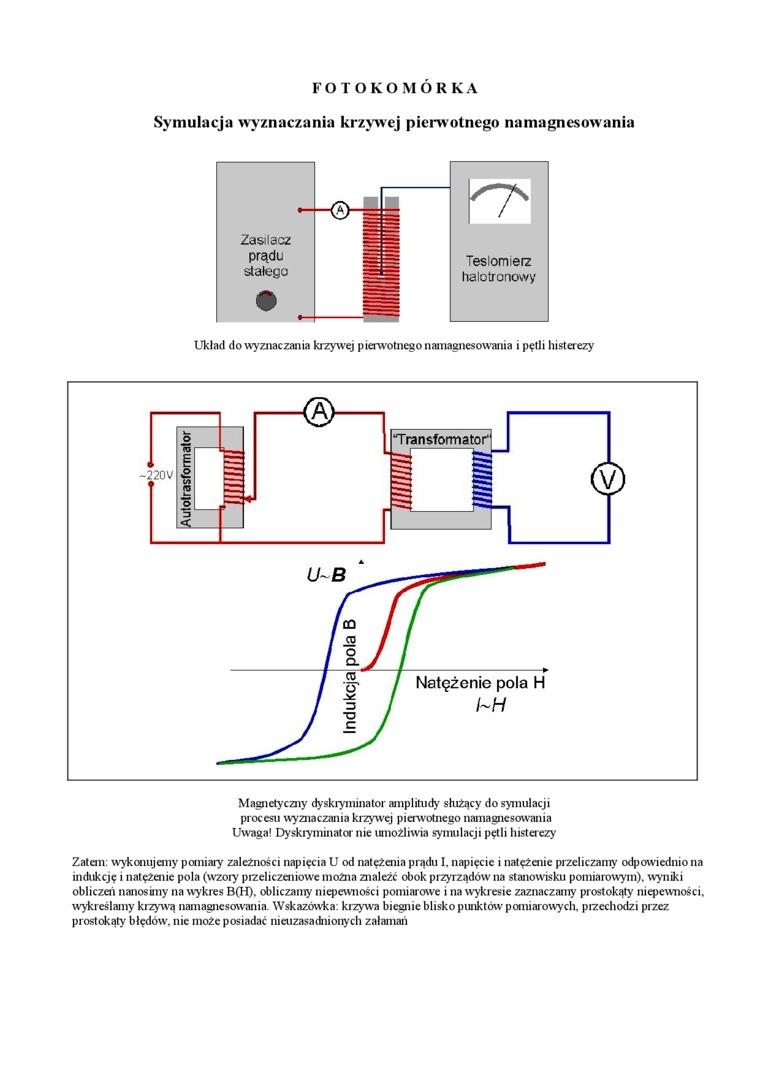

Symulacja wyznaczania krzywej pierwotnego namagnesowania

Układ do wyznaczania krzywej pierwotnego namagnesowania i pętli histerezy

Magnetyczny dyskryminator amplitudy służący do symulacji procesu wyznaczania krzywej pierwotnego namagnesowania Uwaga! Dyskryminator nie umożliwia symulacji pętli histerezy

Zatem: wyk omijany pomiary zależności napięcia U od natężana prądu I, napięcie i natężane przeliczamy odpowiednio na indukcję i natężane pola (wzory pizcliczaiiowe można znaleźć obok przyrządów na stanowisku pomiarowym), wyniki obliczai nanosimy na wykres B(H). obliczamy niepewności pomiarowe i na wykresie zaznaczamy prostokąty niepewności, wykreślamy krzywą namagnesowania. Wskazówka: krzywa biegnie blisko punktów pomiarowych, pizechodzi przez prostokąty' błędów, nic może posiadać nieuzasadnionych załamali
