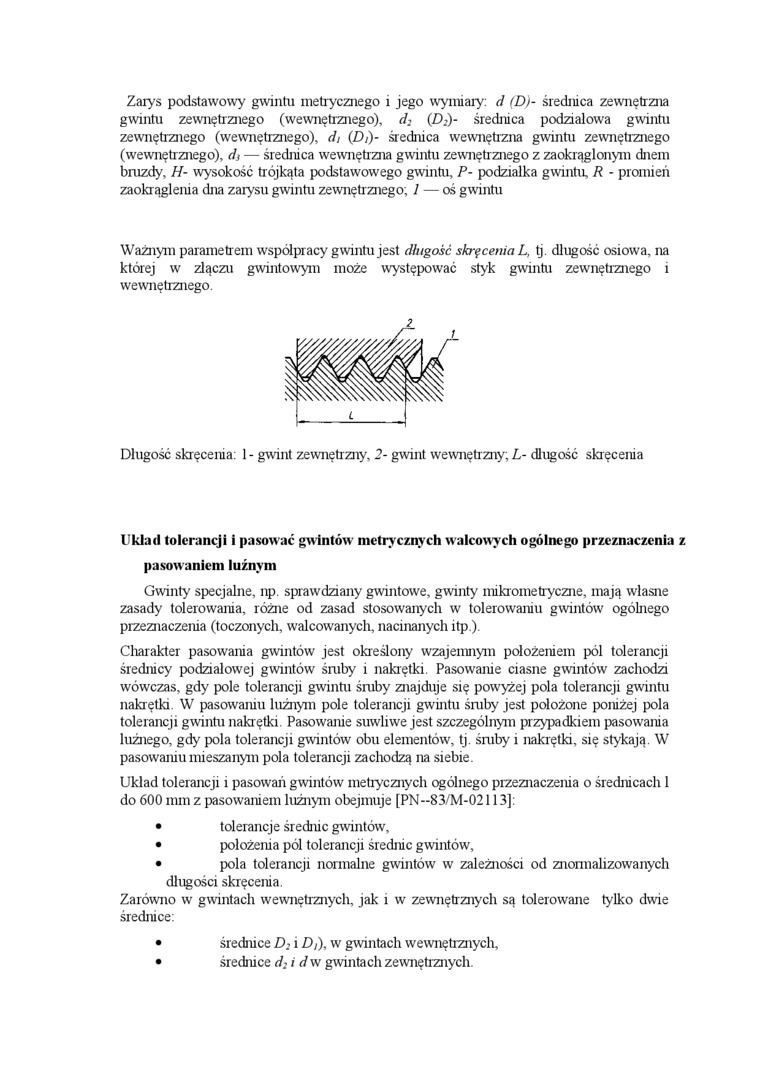

Zarys podstawowy gwintu metrycznego i jego wymiary: d (D)- średnica zewnętrzna gwintu zewnętrznego (wewnętrznego), d2 (Di)- średnica podziałowa gwintu zewnętrznego (wewnętrznego), di (Di)- średnica wewnętrzna gwintu zewnętrznego (wewnętrznego), ds — średnica wewnętrzna gwintu zewnętrznego z zaokrąglonym dnem bruzdy, H- wysokość trójkąta podstawowego gwintu, P- podzialka gwintu, R - promień zaokrąglema dna zarysu gwintu zewnętrznego; 1 — oś gwintu

Ważnym par ametrem współpracy gwintu jest długość skręcenia L, tj. długość osiowa, na której w złączu gwintowym może występować styk gwintu zewnętrznego i wewnętrznego.

Długość skręcenia: 1 - gwint zewnętrzny, 2- gwint wewnętrzny, L- długość skręcenia

Układ tolerancji i pasować gwintów metrycznych walcowych ogólnego przeznaczenia z pasow aniem luźnym

Gwinty specjalne, np. sprawdziany gwintowe, gwinty mikrometryczne, mają własne zasady tolerowania, różne od zasad stosowanych w tolerowaniu gwintów ogóbiego przeznaczenia (toczonych, walcowanych, nacinanych itp).

Cliarakter pasowarua gwintów jest określony wzajemnym położeniem pół tolerancji średnicy podziałowej gwintów śruby i nakrętki. Pasowanie ciasne gwintów zachodzi wówczas, gdy pole tolerancji gwintu śruby znajduje się powyżej pola tolerancji gwintu nakrętki. W pasowaniu luźnym pole tolerancji gwintu śnrby jest położone poniżej pola tolerancji gwintu nakrętki. Pasowanie suwliwe jest szczególnym przypadkiem pasowania luźnego, gdy pola tolerancji gwintów obu elementów, tj. śnrby i nakrętki, się stykają. W pasowaniu mieszanym pola tolerancji zachodzą na siebie.

Układ tolerancji i pasowań gwintów metrycznych ogólnego przeznaczenia o średnicach 1 do 600 mm z pasowaniem luźnym obejmuje [PN-83/M-02113]:

•    tolerancje średnic gwintów,

•    polożema pól tolerancji średnic gwintów,

•    pola tolerancji normalne gwintów w zależności od znonnalizowanych długości skręcenia.

Zarówno w gwintach wewnętrznych, jak i w zewnętrznych są tolerowane tylko dwie średnice:

średnice D: i Di), w gwintach wewnętrznych, średnice d: i d w gwintach zewnętrznych.
