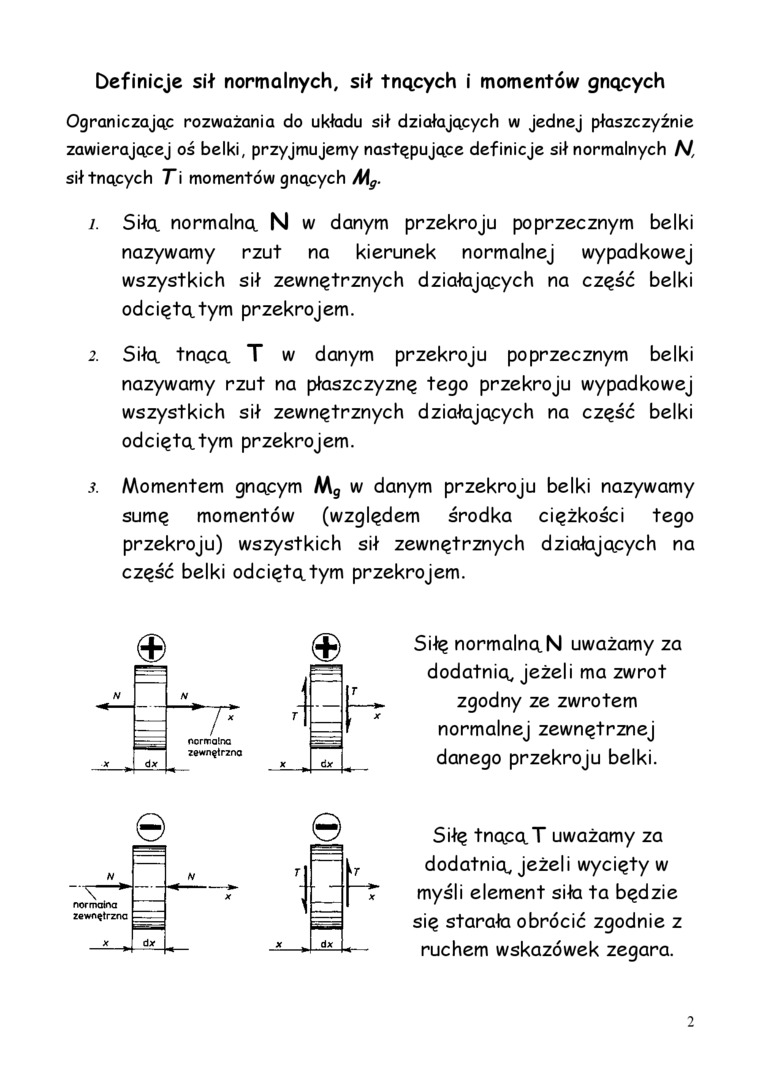

Definicje sił normalnych, sił tnących i momentów gnących

Ograniczając rozważania do układu sił działających w jednej płaszczyźnie zawierającej oś belki, przyjmujemy następujące definicje sił normalnych N, sił tnących Ti momentów gnących M_g.

1.    Siłą normalną N w danym przekroju poprzecznym belki nazywamy rzut na kierunek normalnej wypadkowej wszystkich sił zewnętrznych działających na część belki odciętą tym przekrojem.

2.    Siłą tnącą T w danym przekroju poprzecznym belki nazywamy rzut na płaszczyznę tego przekroju wypadkowej wszystkich sił zewnętrznych działających na część belki odciętą tym przekrojem.

Momentem gnącym M_g w danym przekroju belki nazywamy sumę momentów (względem środka ciężkości tego przekroju) wszystkich sił zewnętrznych działających na część belki odciętą tym przekrojem.

Siłę normalną N uważamy za dodatnią jeżeli ma zwrot zgodny ze zwrotem normalnej zewnętrznej danego przekroju belki.

Siłę tnącą T uważamy za dodatnią jeżeli wycięty w myśli element siła ta będzie się starała obrócić zgodnie z ruchem wskazówek zegara.
