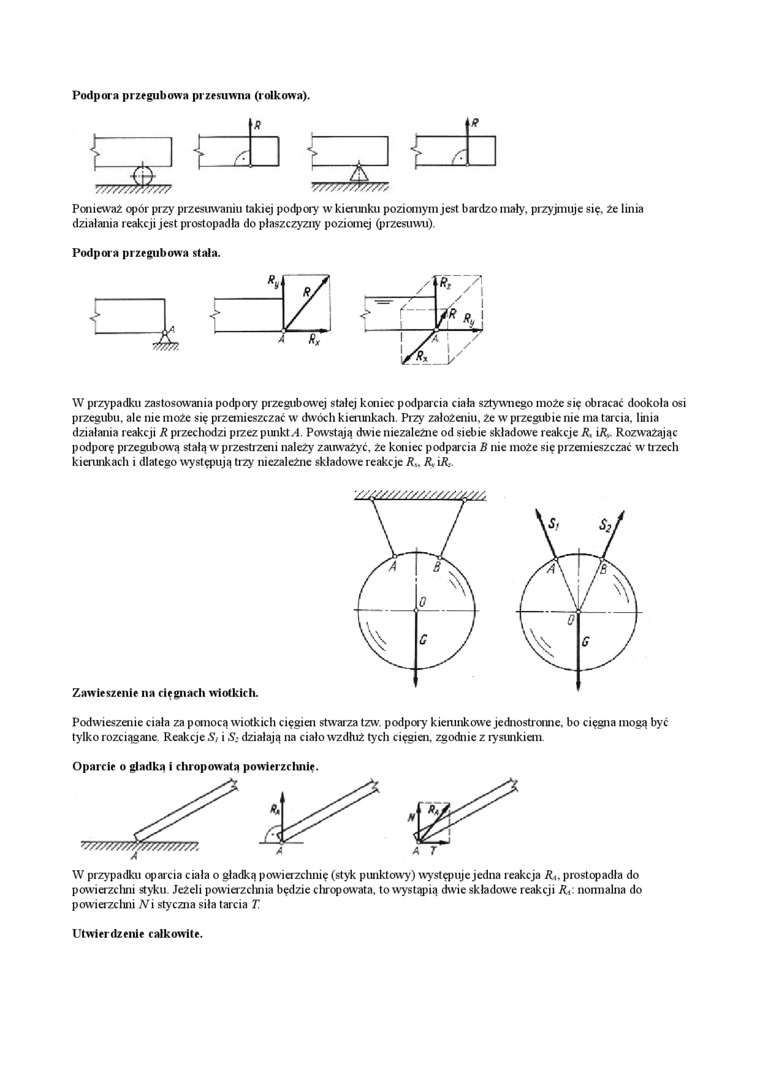

Podporu przegubowa przesuwna (rolkowa).

t

////////•/////

/T

—

V?777tt777>

		ff
E-	/ _LI

Ponieważ opór przy przesuwaniu takiej podpory w kierunku poziomym jest bardzo mały. przyjmuje się. że linia działania reakcji jest prostopadła do płaszczyzn)’ poziomej (przesuwu).

Podpora przegubowa stała.

W przypadku zastosowania podpory przegubowej stałej koniec podparcia ciała sztywnego może się obracać dookoła osi przegubu, ale nie może się przemieszczać w dwóch kierunkach. Przy założeniu, że w przegubie nie ma tarcia, linia działania reakcji R przechodzi pizez punkt A. Powstają dwie niezależne od siebie składowe reakcje R, iR* Rozważając podporę przegubową stałą w przestrzeni należy zauważyć, że koniec podparcia B nie może się przemieszczać w trzech kierunkach i dlatego występują trzy niezależne składowe reakcje /?,. R> iR-.

Zawieszenie na cięgnach wiotkich.

Podwieszenie ciała za pomocą wiotkich cięgien stwarza tzw. podpory kieiunkowe jednostronne, bo cięgna mogą być tylko rozciągane. Reakcje Si i S_: działają na ciało wzdłuż tych cięgien, zgodnie z rysunkiem.

Oparcie o gładka i chropowatą powierzchnię.

W przypadku oparcia ciała o gładką powierzchnię (styk punktowy) występuje jedna reakcja R_t. prostopadła do powierzclmi styku Jeżeli powierzdmia będzie diropowata. to wystąpią dwie składowe reakcji R_t nonnalna do powierzchni Ni styczna siła tarcia T.

Utwierdzenie całkowite.
