zaciskach prądnicy pozostaje niezmienne mimo występowania spadku napięcia na rezystancji twornika.

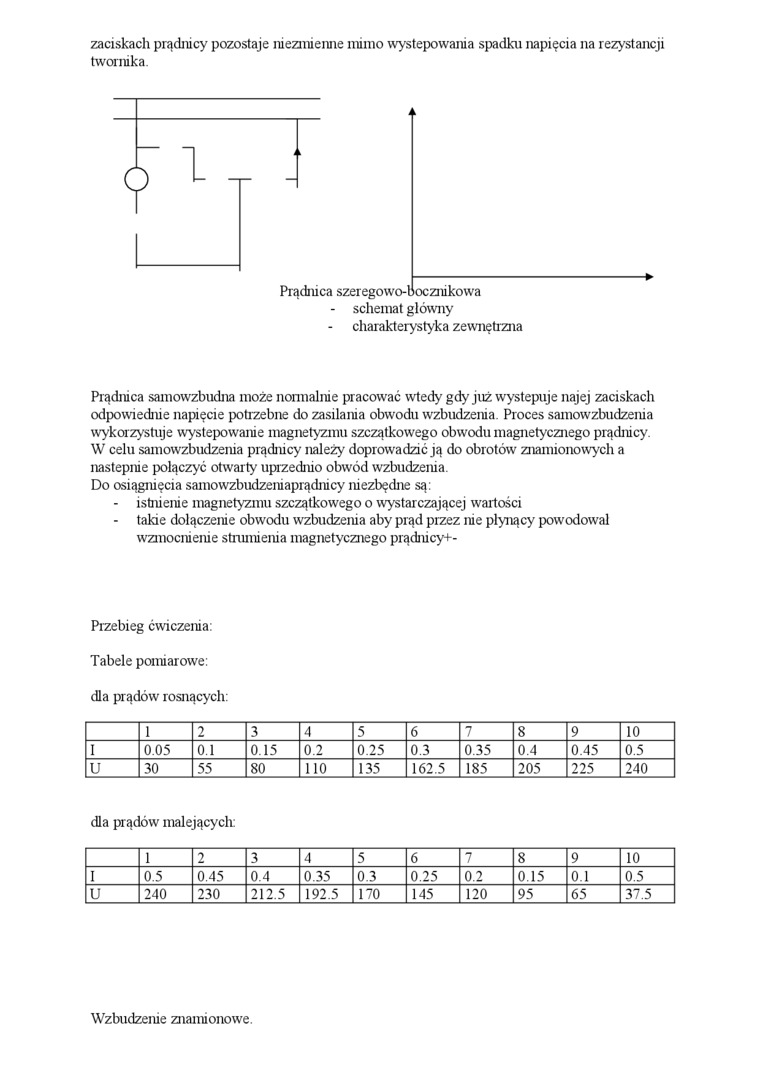

Prądnica szeregowo-bocznikow^ra - schemat główny

charakterystyka zewnętrzna

Prądnica samowzbndna może normalnie pracować wtedy gdy już występuję najej zaciskach odpowiednie napięcie potrzebne do zasilania obwodu wzbudzenia. Proces samowzbudzenia wykorzystuje występowanie magnetyzmu szczątkowego obwodu magnetycznego prądnicy. W celu samowzbudzenia prądnicy należy doprowadzić ją do obrotów znamionowych a następnie połączyć otwarty uprzednio obwód wzbudzema.

Do osiągnięcia samowzbudzeniaprądnicy niezbędne są:

-    istnienie magnetyzmu szczątkowego o wystarczającej wartości

-    takie dołączenie obwodu wzbudzenia aby prąd przez nie płynący powodował wzmocnienie strumienia magnetycznego prądnicy+-

Pizebieg ćwiczenia: Tabele pomiarowe: dla prądów rosnących:

	1	2	3	4	5	6	7	8	9	10
I	0.05	0.1	0.15	0.2	0.25	0.3	0.35	0.4	0.45	0.5
u	30	55	80	110	135	162.5	185	205	225	240

dla prądów' malejących:

	1	2	3	4	5	6	7	8	9	10
I	0.5	0.45	0.4	0.35	0.3	0.25	0.2	0.15	0.1	0.5
U	240	230	212.5	192.5	170	145	120	95	65	37.5

Wzbudzeiue znamionowe.
