Oznaczanie wilgotności optymalnej - lab 2, Laboratorium z mechaniki gruntów i fundamentowania


Laboratorium z mechaniki gruntów i fundamentowania

ĆWICZENIE 2

Temat: Wyznaczanie wilgotności optymalnej

Wykonali :

Rafał Beska

Patryk Chojnowski

Grupa 3.1 (mgr)

Sprawdził :

  1. Wprowadzenie

Wilgotność optymalna - jest to wilgotność przy której w danych warunkach ubijania można osiągnąć największe zagęszczenie gruntu, a więc uzyskuje on maksymalną gęstość objętościową szkieletu gruntowego.

W trakcie badania laboratoryjnego wilgotności optymalnej danego gruntu określa się ilość wody, jaką należy zużyć podczas zagęszczania tego gruntu.

Do wykonania ćwiczenia określającego wilgotność optymalną użyto aparat Proctora.

  1. Przebieg ćwiczenia

  1. Próbkę gruntu przeznaczonego do badania suszy się na powietrzu. Masa próbki wynosiła 4 kg .

  2. Według tabeli w normie dobieramy wariant badań. W doświadczeniu zastosowaliśmy metodę I

  3. Do próbki dolewa się wodę destylowaną w ilości od 1 - 2 %. W naszym przypadku dodajemy ok. 100 ml wody. Nawilżoną próbkę miesza się starannie.

  4. Waży się cylinder bez kołnierza.

  5. Do cylindra wsypuje się badany grunt. Robi się to w trzech warstwach. Pierwsza warstwa o wysokości 1/3 cylindra. Druga warstwa do wysokości cylindra. Trzecia warstwa do 1/3 wysokości kołnierza. Każdą warstwę ubijamy ubijakiem mechanicznym. Liczba uderzeń dla metody I - 25.

  6. Po ubijaniu zdejmuje się kołnierz. Nadmiar gruntu usuwa się przy pomocy linijką stalową - ścina się nadmiar gruntu zawsze od środka cylindra do krawędzi.

  7. Cylinder z gruntem ważymy.

  8. Ze środka ważonego gruntu pobieramy próbkę na parowniczkę

  9. Ważymy pustą parowniczkę a następnie, ważymy ją z próbką gruntu. Parowniczkę wstawia się do suszarki na 24 godziny.

  10. Oznacza się wilgotność pobranych próbek.

  11. Grunt miesza się i ubija powtarzając cały cykl ( od pkt. 3 do 10 ). Wykonujemy 7 prób (cykli).

  12. Uzyskane dane wpisuje się w dzienniku laboratoryjnym.

Wyniki w załączniku.

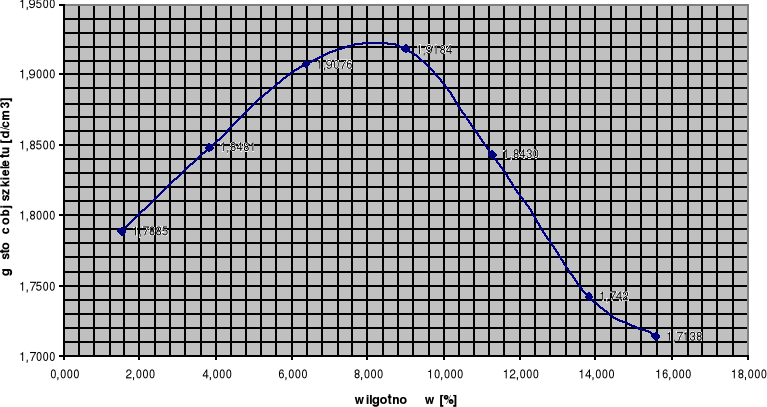

0x01 graphic

wilgotność optymalna wopt = 8,2 %

gęstość objętościowa szkieletu gruntowego ρds =1,1922 g/cm3

  1. Wnioski

Celem ćwiczenia było określenie ilości wody jaką należy użyć podczas zagęszczania tego gruntu aby uzyskał on największe zagęszczenie a więc największą gęstość objętościową szkieletu gruntowego.

Badania tego typu wykonuje się przede wszystkim przy zagęszczeniu gruntów pod nawierzchnie drogowe, lotniska, boiska itp.
