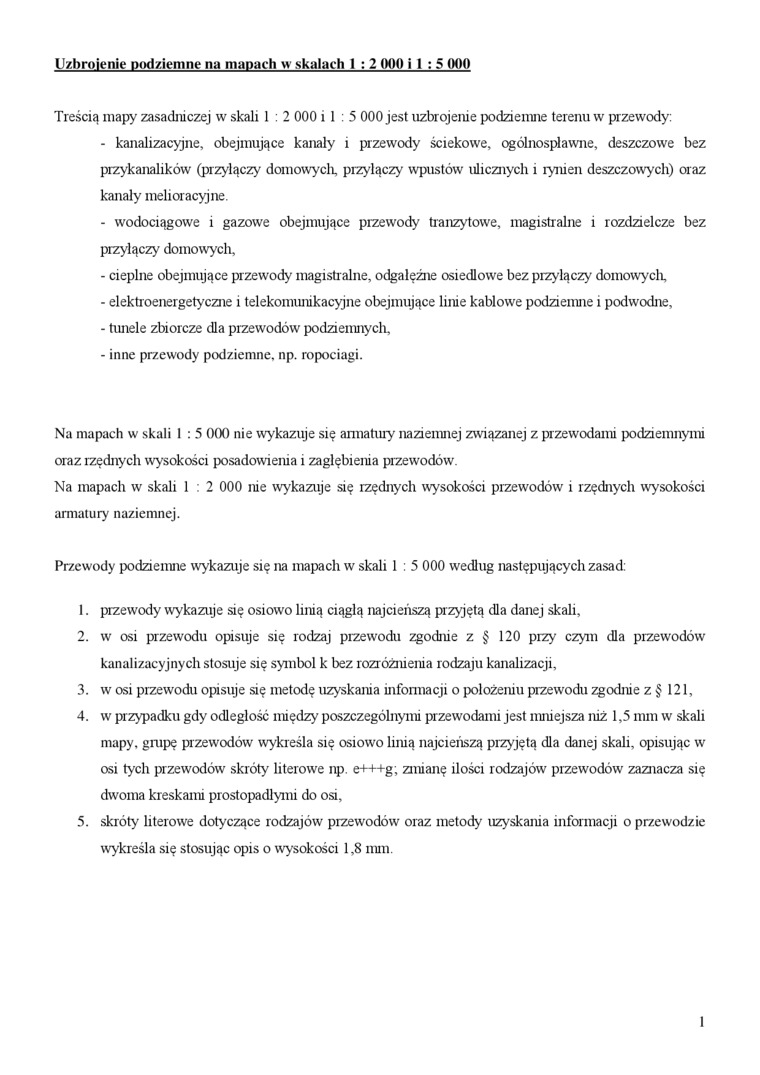

Uzbrojenie podziemne na mapach w skalach 1 : 2 000 i 1 : 5 000

Treścią mapy zasadniczej w skali 1 : 2 000 i 1 : 5 000 jest uzbrojenie podziemne terenu w przewody:

-    kanalizacyjne, obejmujące kanały i przewody ściekowe, ogólnospławne, deszczowe bez przykanalików (przyłączy domowych, przyłączy wpustów ulicznych i rynien deszczowych) oraz kanały melioracyjne.

-    wodociągowe i gazowe obejmujące przewody tranzytowe, magistralne i rozdzielcze bez przyłączy domowych,

-    cieplne obejmujące przewody magistralne, odgalężne osiedlowe bez przyłączy domowych,

-    elektroenergetyczne i telekomunikacyjne obejmujące linie kablowe podziemne i podwodne,

-    tunele zbiorcze dla przewodów podziemnych,

-    inne przewody podziemne, np. ropociągi.

Na mapach w skali I : 5 000 nie wykazuje się annatury naziemnej związanej z przewodami podziemnymi oraz rzędnych wysokości posadowienia i zagłębienia przewodów

Na mapach w skali 1 : 2 000 nie wykazuje się rzędnych wysokości przewodów i rzędnych wysokości armatury naziemnej.

Przewody podziemne wykazuje się na mapach w skali 1 : 5 000 według następujących zasad:

1.    przewody wykazuje się osiowo Unią ciągłą najcieńszą przyjętą dla dartej skali,

2.    w osi przewodu opisuje się rodzaj przewodu zgodnie z § 120 przy czym dla przewodów kanalizacyjnych stosuje się symbol k bez rozróżnienia rodzaju kanalizacji,

3.    w osi przewodu opisuje się metodę uzyskania infonnacji o położeniu przewodu zgodnie z § 121,

4.    w' przypadku gdy odległość między poszczególnymi przewodami jest mniejsza niż 1,5 mm w skali mapy, grapę przew^rodów wykreśla się osiowo linią najcieńszą przyjętą dla danej skali, opisując w osi tych przewodów' skróty literowe np. e+++g; zmianę ilości rodzajów pizewodów zaznacza się dwoma kreskami prostopadłymi do osi,

5.    skróty literowe dotyczące rodzajów przewodów oraz metody uzyskania informacji o przewodzie wykreśla się stosując opis o wysokości 1,8 mm.
