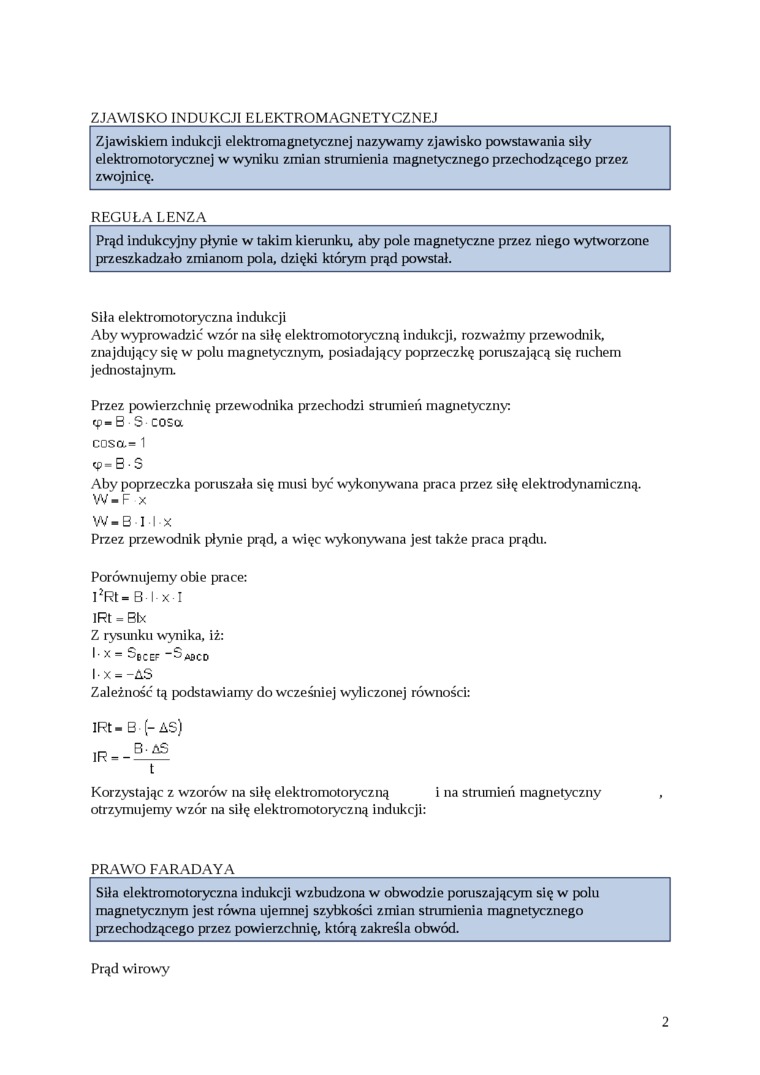

ZJAWISKO INDUKCJI ELEKTROMAGNETYCZNEJ

Zjawiskiem indukcji elektromagnetycznej nazywamy zjawisko powstawania siły elektromotorycznej w wyniku zmian strumienia magnetycznego przechodzącego przez zwojnicę.


REGUŁA LENZA_

Prąd indukcyjny płynie w takim kierunku, aby pole magnetyczne przez niego wytworzone przeszkadzało zmianom pola, dzięki którym prąd powstał.

Siła elektromotoryczna indukcji

Aby wyprowadzić wzór na siłę elektromotoryczną indukcji, rozważmy przewodnik, znajdujący się w polu magnetycznym, posiadający poprzeczkę poruszającą się ruchem jednostajnym.

Przez powierzchnię przewodnika przechodzi strumień magnetyczny;

<p- B • S cosa

cosa= 1 <p= B • S

Aby poprzeczka poruszała się musi być wykonywana praca przez siłę elektrodynamiczną.

W-F x

W-B I l x

Przez przewodnik płynie prąd, a więc wykonywana jest także praca prądu.

Porównujemy obie prace: l*Rt-B I X I iRt = Blx

Z rysunku wynika, iż:

I- x = SBCEp -S^co I • X = -AS

Zależność tą podstawiamy do wcześniej wyliczonej równości:

IRt-B (-AS)

.R = -^

t

Korzystając z wzorów na siłę elektromotoryczną    i na strumień magnetyczny

otrzymujemy wzór na siłę elektromotoryczną indukcji:

PRAWO FARADAYA_

Siła elektromotoryczna indukcji wzbudzona w obwodzie poruszającym się w polu magnetycznym jest równa ujemnej szybkości zmian strumienia magnetycznego przechodzącego przez powierzchnię, którą zakreśla obwód.

Prąd wirowy

2
