MaF

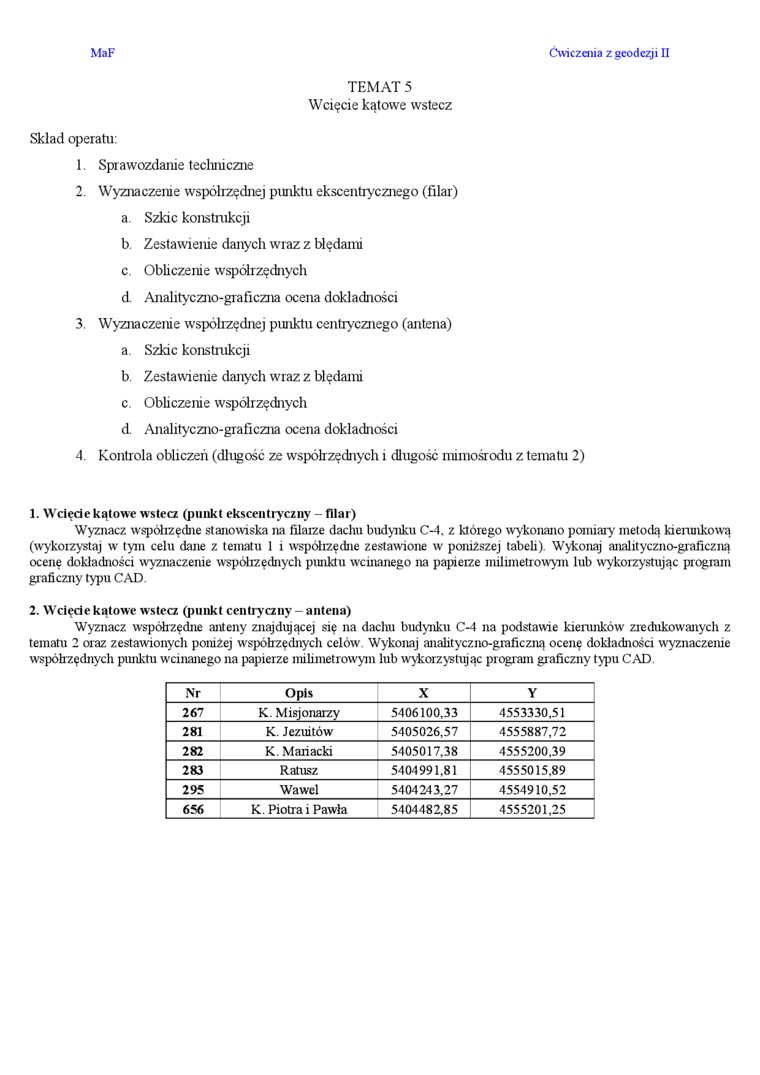

Ćwiczenia z geodezji II

TEMAT 5

Wcięcie kątowe wstecz

Skład operatu:

1.    Sprawozdanie techniczne

2.    Wyznaczenie współrzędnej punktu ekscentrycznego (filar)

a.    Szkic konstrukcji

b.    Zestawienie danych wraz z błędami

c.    Obliczenie współrzędnych

d.    Analityczno-graficzna ocena dokładności

3.    Wyznaczenie współrzędnej punktu centrycznego (antena)

a.    Szkic konstrukcji

b.    Zestawienie danych wraz z Wędami

c.    Obliczenie współrzędnych

d.    Analityczno-grafrczna ocena dokładności

4.    Kontrola obliczeń (długość ze współrzędnych i długość mrmośrodu z tematu 2)

1.    Wcięde kątowe wstecz (punkt ekscentryczny - filar)

Wyznacz współrzędne stanowiska na filarze dachu budynku C-4, z którego wykonano pomiary metodą kierunkową (wykorzystaj w tym celu dane z tematu 1 i współrzędne zestawione w poniższej tabeli). Wykonaj analityczno-graficzną ocenę dokładności wyznaczenie współrzędnych punktu wcinanego na papieize milimetrowym lub wykorzystując program graficzny typu CAD.

2.    Wcięde kątowe wstecz (punkt centryczny - antena)

Wyznacz współrzędne anteny znajdującej się na dachu budynku C-4 na podstawie kierunków zredukowanych z tematu 2 oraz zestawionych poniżej współrzędnych celów. Wykonaj analityczno-graficzną ocenę dokładności wyznaczenie współrzędnych punktu wcinanego na papieize milimetrowym lub wykorzystując program graficzny typu CAD.

Nr	Opis	X | Y
267	K. Misjonarzy	5406100,33	4553330,51
281	K. Jezuitów	5405026,57	4555887,72
282	K. Mariacki	5405017,38	4555200,39
283	Ratusz	5404991,81	4555015,89
295	Wawel	5404243,27	4554910,52
656	K. Piotra i Pawła	5404482,85	4555201,25
