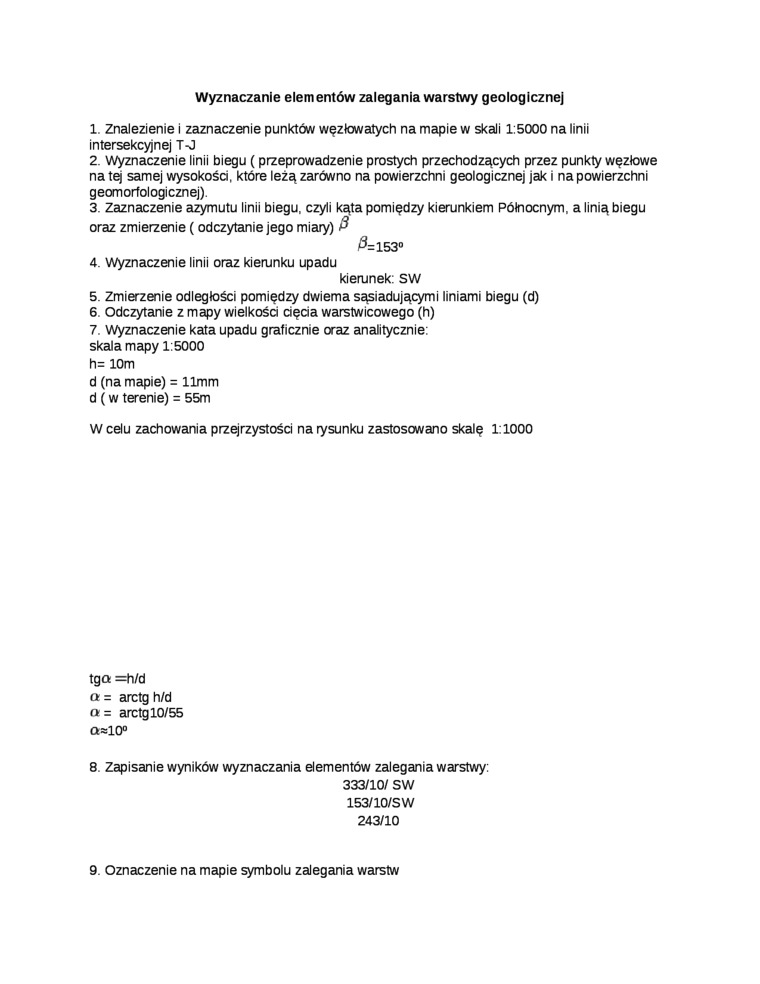

Wyznaczanie elementów zalegania warstwy geologiczne]

1.    Znalezienie i zaznaczenie punktów węzłowatych na mapie w skali 1:5000 na linii intersekcyjnej T-J

2.    Wyznaczenie linii biegu (przeprowadzenie prostych przechodzących przez punkty węzłowe na tej samej wysokości, które leżą zarówno na powierzchni geologicznej jak i na powierzchni geomorfologicznej).

3.    Zaznaczenie azymutu linii biegu, czyli kąta pomiędzy kierunkiem Północnym, a linią biegu oraz zmierzenie (odczytanie jego miary) P

0=153°

4.    Wyznaczenie linii oraz kierunku upadu

kierunek: SW

5.    Zmierzenie odległości pomiędzy dwiema sąsiadującymi liniami biegu (d)

6 Odczytanie z mapy wielkości dęcia warstwicowego (h)

7. Wyznaczenie kata upadu graficznie oraz analitycznie: skala mapy 1:5000 h= lOm

d (na mapie) = llmm d (w terenie) = 55m

W celu zachowania przejrzystości na rysunku zastosowano skalę 1:1000

tg a =h/d a = arctg h/d «= arctg 10/55 Q~10°

8. Zapisanie wyników wyznaczania elementów zalegania warstwy:

333/10/ SW 153/10/SW 243/10

9. Oznaczenie na mapie symbolu zalegania warstw
