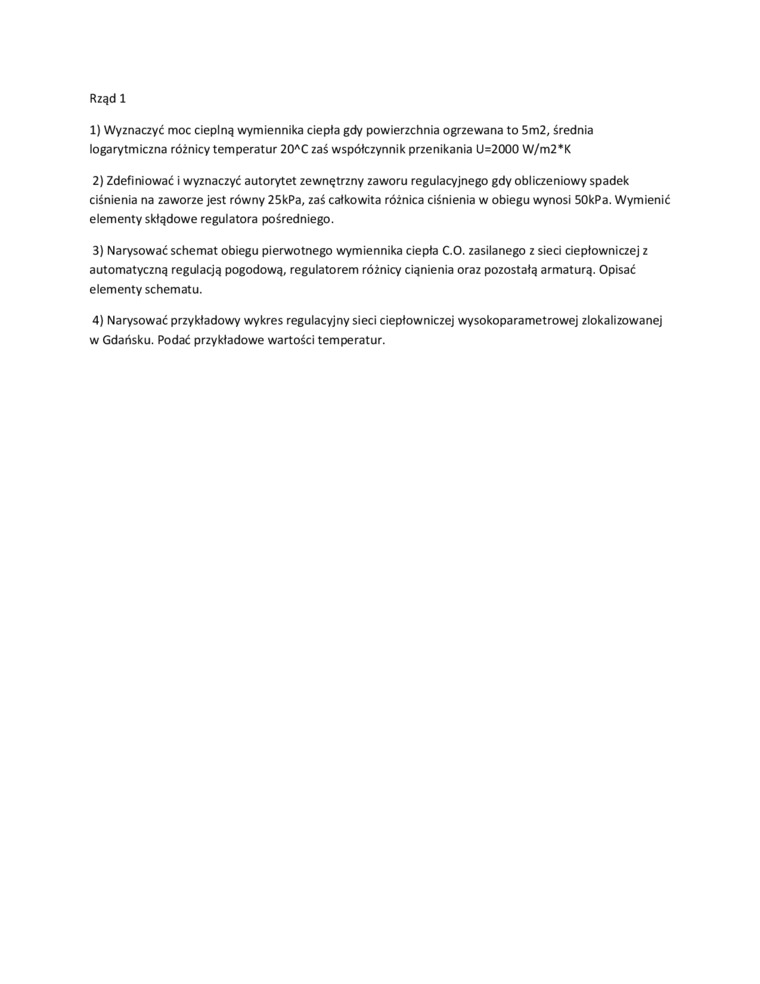

Rząd 1

1)    Wyznaczyć moc cieplną wymiennika ciepła gdy powierzchnia ogrzewana to 5m2, średnia logarytmiczna różnicy temperatur 20AC zaś współczynnik przenikania U=2000 W/m2*K

2)    Zdefiniować i wyznaczyć autorytet zewnętrzny zaworu regulacyjnego gdy obliczeniowy spadek ciśnienia na zaworze jest równy 25kPa, zaś całkowita różnica ciśnienia w obiegu wynosi SOkPa. Wymienić elementy skłądowe regulatora pośredniego.

3)    Narysować schemat obiegu pierwotnego wymiennika ciepła C.O. zasilanego z sieci ciepłowniczej z automatyczną regulacją pogodową, regulatorem różnicy ciąnienia oraz pozostałą armaturą. Opisać elementy schematu.

4)    Narysować przykładowy wykres regulacyjny sieci ciepłowniczej wysokoparametrowej zlokalizowanej w Gdańsku. Podać przykładowe wartości temperatur.
