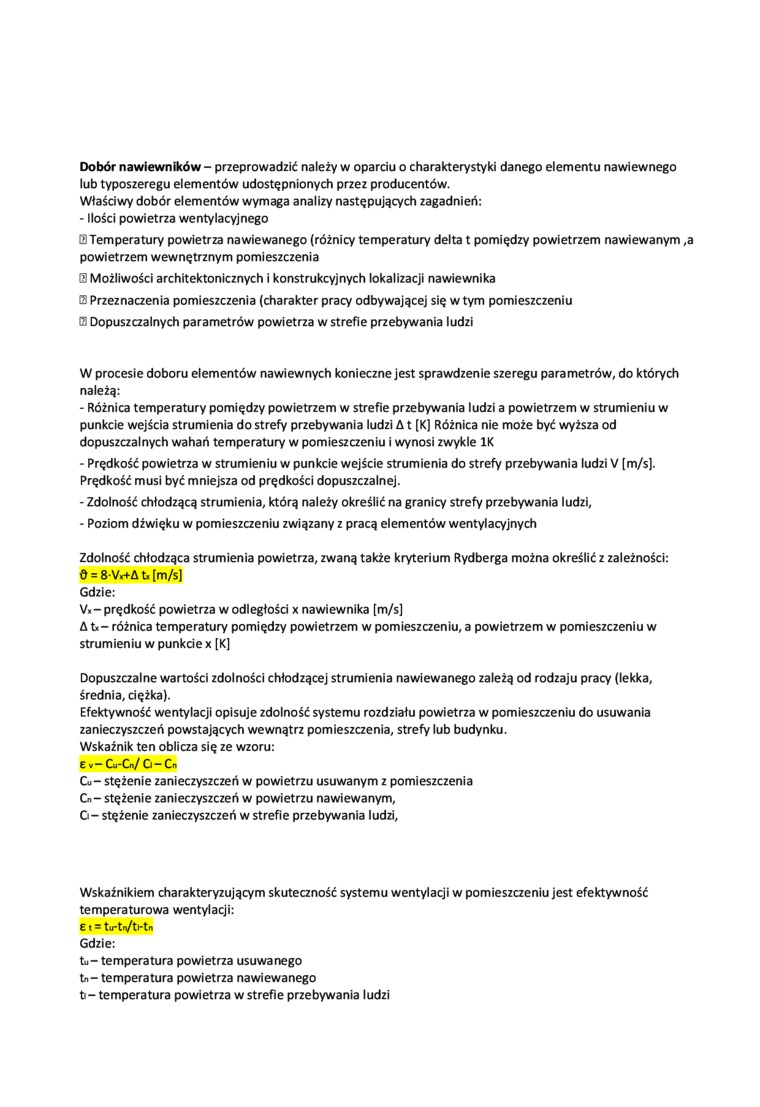

Dobór nawiewników - przeprowadzić należy w oparciu o charakterystyki danego elementu nawiewnego lub typoszeregu elementów udostępnionych przez producentów.

Właściwy dobór elementów wymaga analizy następujących zagadnień:

- Ilości powietrza wentylacyjnego

CS Temperatury powietrza nawiewanego (różnicy temperatury delta t pomiędzy powietrzem nawiewanym ,a powietrzem wewnętrznym pomieszczenia

S Możliwości architektonicznych i konstrukcyjnych lokalizacji nawiewnika 3 Przeznaczenia pomieszczenia (charakter pracy odbywającej się w tym pomieszczeniu 3 Dopuszczalnych parametrów powietrza w strefie przebywania ludzi

W procesie doboru elementów nawiewnych konieczne jest sprawdzenie szeregu parametrów, do których należą:

-    Różnica temperatury pomiędzy powietrzem w strefie przebywania ludzi a powietrzem w strumieniu w punkcie wejścia strumienia do strefy przebywania ludzi A t [K] Różnica nie może być wyższa od dopuszczalnych wahań temperatury w pomieszczeniu i wynosi zwykle 1K

• Prędkość powietrza w strumieniu w punkcie wejście strumienia do strefy przebywania ludzi V [m/s]. Prędkość musi być mniejsza od prędkości dopuszczalnej.

-    Zdolność chłodzącą strumienia, którą należy określić na granicy strefy przebywania ludzi,

-    Poziom dźwięku w pomieszczeniu związany z pracą elementów wentylacyjnych

Zdolność chłodząca strumienia powietrza, zwaną także kryterium Rydberga można określić z zależności:

0 - 8V*+A t* (m/s)

Gdzie:

V*- prędkość powietrza w odległości x nawiewnika [m/s]

At* - różnica temperatury pomiędzy powietrzem w pomieszczeniu, a powietrzem w pomieszczeniu w strumieniu w punkcie x [K]

Dopuszczalne wartości zdolności chłodzącej strumienia nawiewanego zależą od rodzaju pracy (lekka, średnia, ciężka).

Efektywność wentylacji opisuje zdolność systemu rozdziału powietrza w pomieszczeniu do usuwania zanieczyszczeń powstających wewnątrz pomieszczenia, strefy lub budynku.

Wskaźnik ten oblicza się ze wzoru:

£ v — Cu~Cn/ O — Cn

Cu - stężenie zanieczyszczeń w powietrzu usuwanym z pomieszczenia Cn - stężenie zanieczyszczeń w powietrzu nawiewanym,

O - stężenie zanieczyszczeń w strefie przebywania ludzi,

Wskaźnikiem charakteryzującym skuteczność systemu wentylacji w pomieszczeniu jest efektywność temperaturowa wentylacji:

£ i = tirtVt**tn Gdzie:

tu- temperatura powietrza usuwanego

tn-temperatura powietrza nawiewanego

ti- temperatura powietrza w strefie przebywania ludzi
