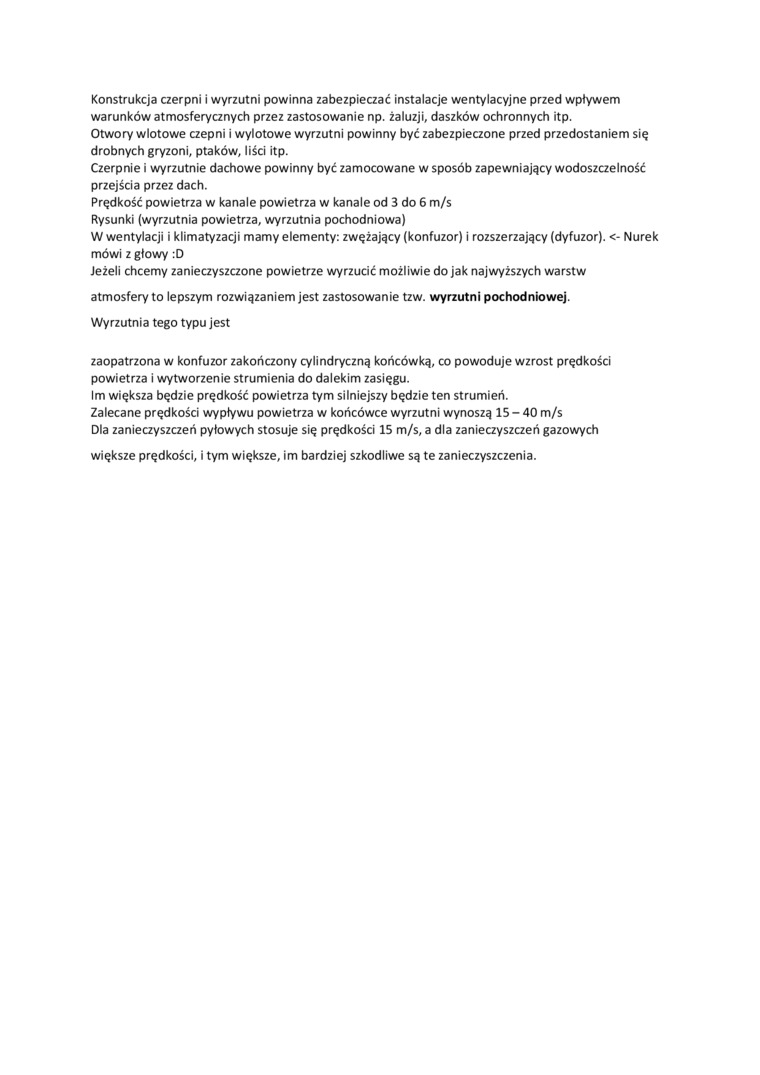

Konstrukcja czerpni i wyrzutni powinna zabezpieczać instalacje wentylacyjne przed wpływem warunków atmosferycznych przez zastosowanie np. żaluzji, daszków ochronnych itp.

Otwory wlotowe czepni i wylotowe wyrzutni powinny być zabezpieczone przed przedostaniem się drobnych gryzoni, ptaków, liści itp.

Czerpnie i wyrzutnie dachowe powinny być zamocowane w sposób zapewniający wodoszczelność przejścia przez dach.

Prędkość powietrza w kanale powietrza w kanale od 3 do 6 m/s Rysunki (wyrzutnia powietrza, wyrzutnia pochodniowa)

W wentylacji i klimatyzacji mamy elementy: zwężający (konfuzor) i rozszerzający (dyfuzor). <- Nurek mówi z głowy :D

Jeżeli chcemy zanieczyszczone powietrze wyrzucić możliwie do jak najwyższych warstw atmosfery to lepszym rozwiązaniem jest zastosowanie tzw. wyrzutni pochodniowej.

Wyrzutnia tego typu jest

zaopatrzona w konfuzor zakończony cylindryczną końcówką, co powoduje wzrost prędkości powietrza i wytworzenie strumienia do dalekim zasięgu.

Im większa będzie prędkość powietrza tym silniejszy będzie ten strumień.

Zalecane prędkości wypływu powietrza w końcówce wyrzutni wynoszą 15 - 40 m/s Dla zanieczyszczeń pyłowych stosuje się prędkości 15 m/s, a dla zanieczyszczeń gazowych

większe prędkości, i tym większe, im bardziej szkodliwe są te zanieczyszczenia.
