przyłącze

wodociągowe

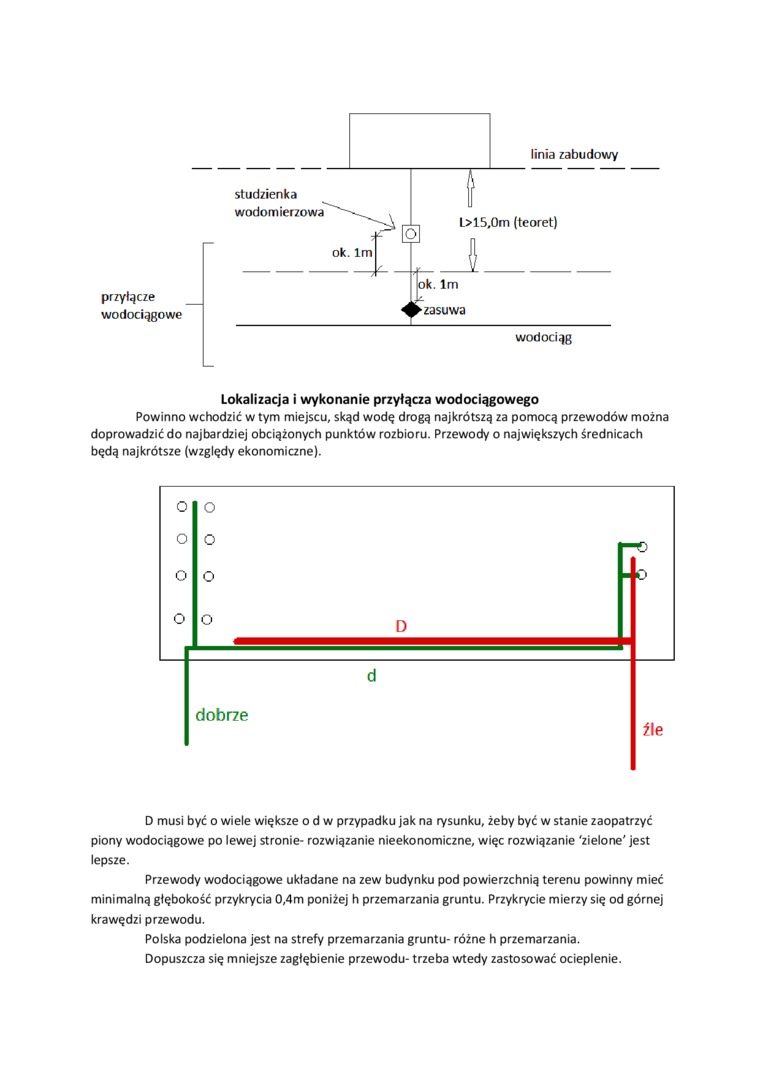

Lokalizacja i wykonanie przyłącza wodociągowego

Powinno wchodzić w tym miejscu, skąd wodę drogą najkrótszą za pomocą przewodów można doprowadzić do najbardziej obciążonych punktów rozbioru. Przewody o największych średnicach będą najkrótsze (względy ekonomiczne).

- o


źle


O O O O

O

d

dobrze

D musi być o wiele większe o d w przypadku jak na rysunku, żeby być w stanie zaopatrzyć piony wodociągowe po lewej stronie- rozwiązanie nieekonomiczne, więc rozwiązanie 'zielone' jest lepsze.

Przewody wodociągowe układane na zew budynku pod powierzchnią terenu powinny mieć minimalną głębokość przykrycia 0,4m poniżej h przemarzania gruntu. Przykrycie mierzy się od górnej krawędzi przewodu.

Polska podzielona jest na strefy przemarzania gruntu- różne h przemarzania.

Dopuszcza się mniejsze zagłębienie przewodu- trzeba wtedy zastosować ocieplenie.
