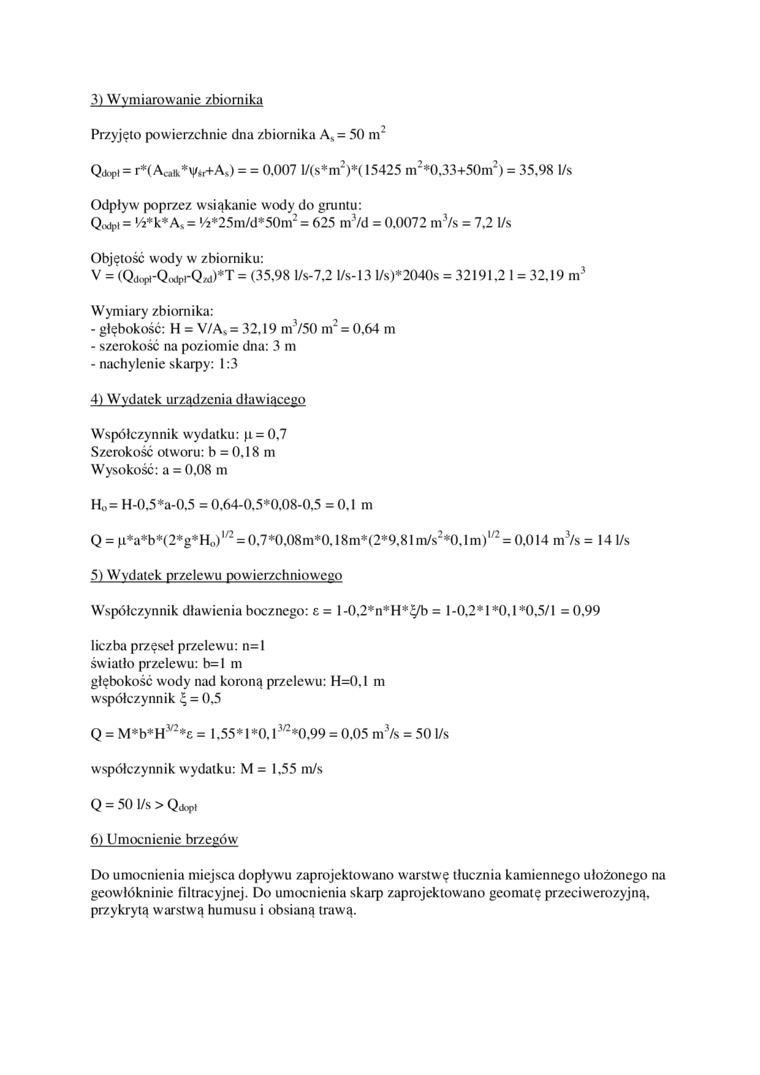

3) Wymiarowanie zbiornika

Przyjęto powierzchnie dna zbiornika A„ = 50 nr

Qck.pi = r*(A_c,n.*V„+A0 = = 0.007 l/(s*m²)*( 15425 m²*0.33+50m²) = 35.98 1/s

Odpływ poprzez wsiąkanie wody do gruntu:

Qdpi = '/2*k*Ac = '/2*25m/d*50m² = 625 nv/d = 0,0072 m³/s = 7.2 l/s

Objętość wody w zbiorniku:

v = (Qd.pi-Q,jprQ«i)*T = (35,98 l/s-7,2 l/s-13 l/s)*2040s = 32191.2 1 = 32.19 nr’ Wymiary zbiornika:

-    głębokość: H = V/A_s= 32,19 m³/50 ni² = 0.64 m

-    szerokość na poziomic dna: 3 m

-    nachylenie skarpy: 1:3

4) Wydatek urządzenia dławiącego

Współczynnik wydatku: p = 0.7 Szerokość otworu: b = 0.18 m Wysokość: a = 0,08 m

H₀= H-0,5*a-0,5 = 0,64-0,5*0,08-0,5 = 0,1 ni

Q = n*a*b*(2*g*H_<J)^1/2 = 0,7*0,08m*0,18m*(2*9,81 m/s²*0,1 m)^l/2 = 0,014 m⁵/s = 14 l/s

5) Wydatek przelewu powierzchniowego

Współczynnik dławienia bocznego: e = l-0,2*n*H*£/b = 1-0.2*1 *0.1 *0,5/1 = 0.99

liczba przęseł przelewu: n=l

światło przelewu: b= 1 m

głębokość wody nad koroną przelewu: H=0.1 m

współczynnik 4 = 0,5

Q = M»b‘H^u2*£ = 1.55* 1 *0.1^3/2*0.99 = 0.05 m³/s = 50 l/s współczynnik wydatku: M = 1.55 m/s

Q = 50 l/s > Qckipt

6) Umocnienie brzegów

Do umocnienia miejsca dopływu zaprojektowano warstwę tłucznia kamiennego ułożonego na geowłókninie filtracyjnej. Do umocnienia skarp zaprojektowano geomatę przeciwerozyjną, przykrytą warstwą humusu i obsianą trawą.
