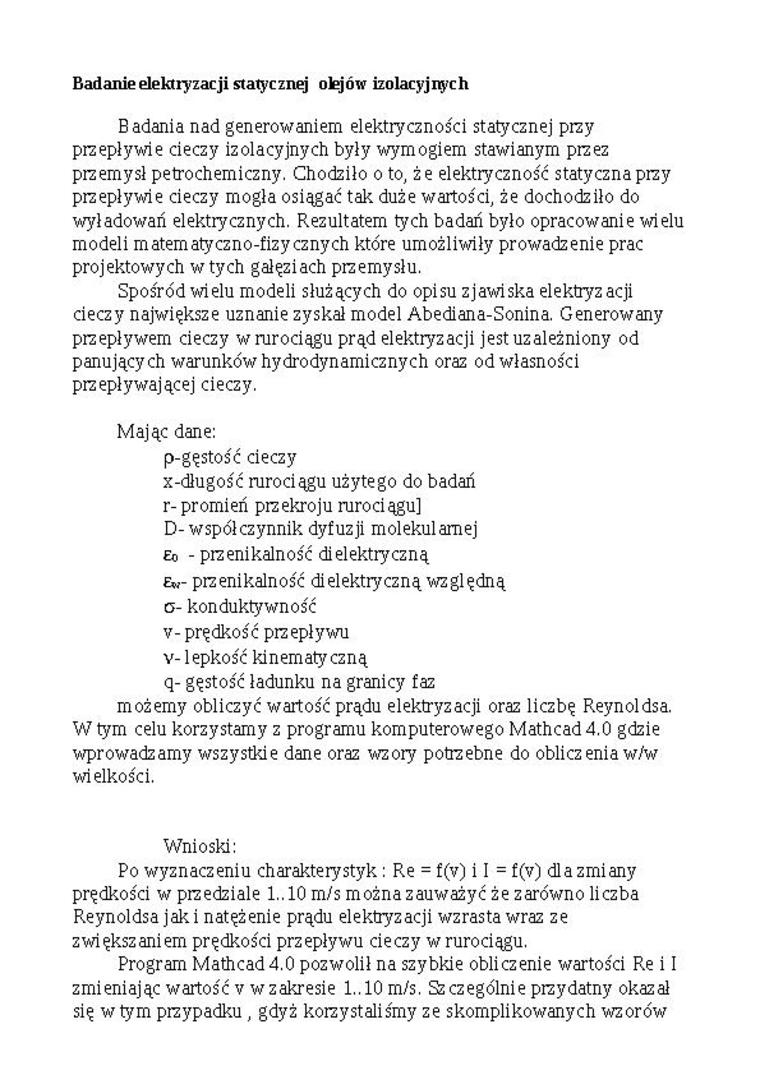

Badanieelektryzacji statycznej olejów izolacyjnych

Badania nad generowaniem elektryczności statycznej przy przepływie cieczy izolacyjnych były wymogiem stawianym przez przemysł petrochemiczny. Chodziło o to, że elektryczność statyczna przy przepływie cieczy mogła osiągać tak duże wartości, że dochodziło do wyładowań elektrycznych. Rezultatem tych badan było opracowanie wielu modeli matematyczno-fizycznych które umożliwiły prowadzenie prac projektowych w tych gałęziach przemysłu.

Spośród wielu modeli służących do opisu zjawiska elektryzacji cieczy największe uznanie zyskał model Abediana-Sonina. Generowany przepływem cieczy w rurociągu prąd elektryzacji jest uzależniony od panujących warunków hydrodynamicznych oraz od własności przepływającej cieczy.

Mając dane:

p-gęstość cieczy

x-długość rurociągu użytego do badan r- promień przekroju rurociągu]

D- współczynnik dyfuzji molekularnej

Eo - przenikalnosć dielektryczną

Ew- przenikalnosć dielektryczną względną

o- konduktywność

v- prędkość przepływu

v-lepkość kinematyczną

q- gęstość ładunku na granicy faz

możemy obliczyć wartość prądu elektryzacji oraz liczbę Reynoldsa. W tym celu korzystamy z programu komputerowego Mathcad4.0 gdzie wprowadzamy wszystkie dane oraz wzory potrzebne do obliczenia w/w wielkości.

Wnioski:

Po wyznaczeniu charakterystyk: Re = f(v) i I = f(v) dla zmiany prędkości w przedziale 1..10 m/s można zauważyć że zarówno liczba Reynoldsa jak i natężenie prądu elektryzacji wzrasta wraz ze zwiększaniem prędkości przepływu cieczy w rurociągu.

Program Mathcad 4.0 pozwolił na szybkie obliczenie wartości Re i I zmieniając wartość v w zakresie 1.. 10 m/s. Szczególnie przydatny okazał się w tym przypadku , gdyż korzystaliśmy ze skomplikowanych wzorów
