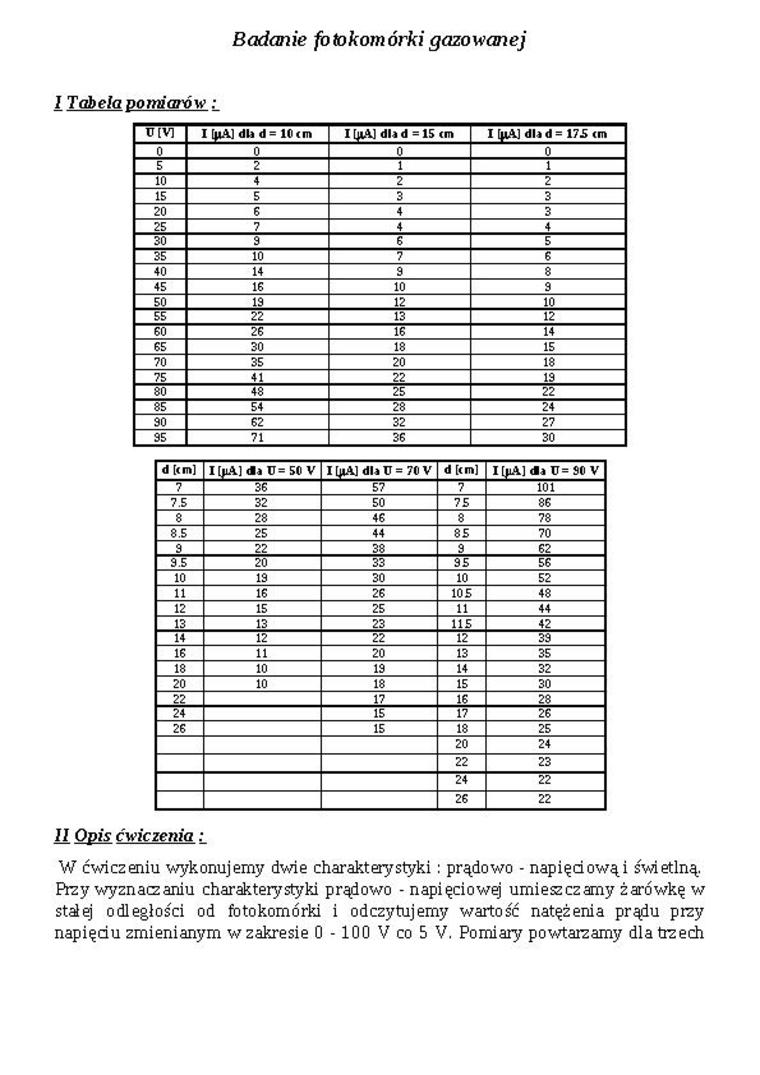

Badanie fotokomórki gazowanej

1 Tabela pomiarów :

V [V]	I [(|A] dh d= 10 cm	I [jiAJ dla d = 15 cm	I [|«A] dla d = 17.5 cm
0	0	0	0
5	2	1	1
10	4	2	2
15	5	3	3
20	6	4	3
25	7	4	4
30	9	6	5
35	10	7	6
40	14	9	8
45	16	10	9
50	19	12	10
55	22	13	12
80	26	16	14
65	30	18	15
70	35	20	18
75	41	22	19
80	48	25	22
85	54	28	24
90	62	32	27
95	71	36	30

d [cm]	I[jiA] da U= 50 V	I fciA] dla U = 70 V	d [cm]	I[jiA] da U= 90 V
7	36	57	7	101
7.5	32	50	75	86
8	28	46	8	78
8.5	25	44	8 S	70
9	22	38	9	62
9.5	20	33	95	56
10	19	30	10	52
11	16	26	105	48
12	15	25	11	44
13	13	23	115	42
14	12	22	12	39
16	11	20	13	35
18	10	19	14	32
20	10	18	15	30
22		17	16	28
24		15	17	26
26		15	18	25
			20	24
			22	23
			24	22
			26	22

U Opis ćwiczenia:

W ćwiczeniu wykonujemy dwie charaktery styki : prądowo - napięci ową i świetlną Przy wyznaczaniu charakterystyki prądowo - napięciowej umieszczamy żarówkę w stałej odległości od fotokomórki i odczytujemy wartość natężenia prądu przy napięciu zmienianym w zakresie 0 - 100 V co 5 V. Pomiary powtarzamy dla trzech
