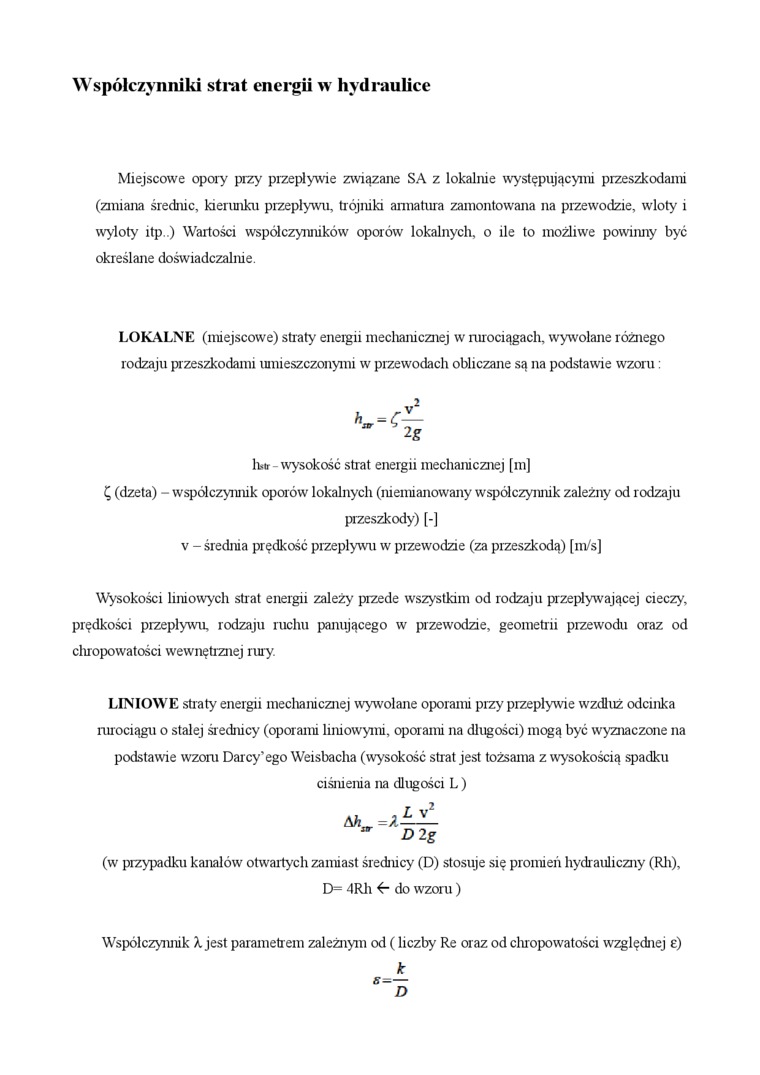

Współczynniki strat energii w hydraulice

Miejscowe opory przy przepływie związane SA z lokalnie występującymi przeszkodami (zmiana średnic, kierunku przepływu, trójniki annatura zamontowana na przewodzie, wloty i wyloty itp. ) Wartości współczynników oporów lokalnych, o ile to możliwe powinny być określane doświadczalnie.

LOKALNE (miejscowe) straty energii mechanicznej w nirociągach, wywołane różnego rodzaju przeszkodami umieszczonymi w przewodach obliczane są na podstawie wzoru:


K

linr - wysokość strat energii mechanicznej [m]

ę (dzeta) - współczynnik oporów lokalnych (niemianowany współczynnik zależny od rodzaju

przeszkody) [-]

v - średnia prędkość przepływu w przewodzie (za przeszkodą) [tn/s]

Wysokości liniowych strat energii zależy przede wszystkim od rodzaju przepływającej cieczy, prędkości przepływu, rodzaju ruchu panującego w przewodzie, geometrii przewodu oraz od chropowatości wewnętrznej rury

LINIOWE straty eneigii mechanicznej wywołane oporami przy przepływie wzdłuż odcinka rurociągu o stałej śr ednicy (oporami liniowymi, oporami na długości) mogą być wyznaczone na podstawie wzoru Dar cy'ego Weisbacha (wysokość strat jest tożsama z wysokością spadku ciśnienia na długości L)

A*


l—— D2g

(w przypadku kanałów otwartych zamiast średnicy (D) stosuje się promień hydrauliczny (Rit), D= 4Rlr <- do wzoru)

Współczynnik X jest parametrem zależnym od (liczby Re oraz od chropowatości względnej e)

k

s——

D
