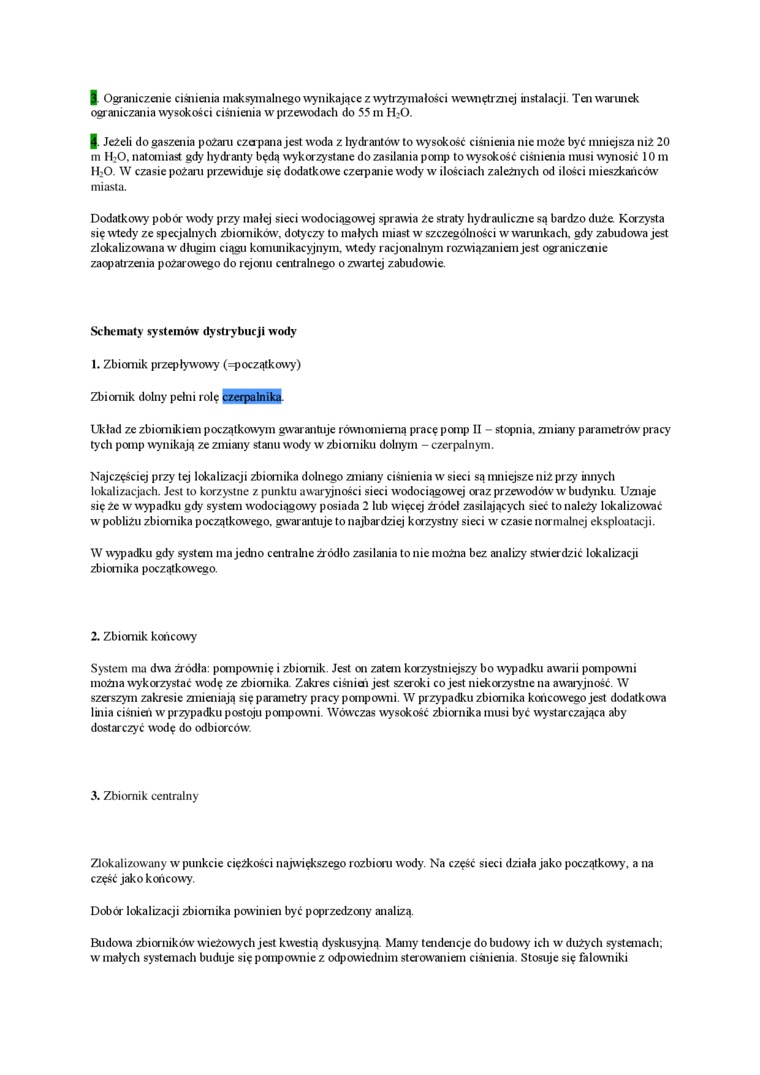

I- Ograniczenie ciśnienia maksymalnego wynikające z wytrzymałości wewnętrznej instalacji. Ten warunek ograniczania wysokości ciśnienia w przewodach do 55 m H>0.

|. Jeżeli do gaszenia pożaru cza pana jest woda z hydrantów to wysokość ciśnienia nie może być mniejsza niż 20 m II-O. natomiast gdy hydr'anty będą wykorzystane do zasilania pomp to wysokość ciśnienia musi wynosić 10 m HjO. W czasie pożaru przewiduje się dodatkow e czerpanie wody w ilościach zależnych od ilości mieszkańców miasta.

Dodatkowy pobór wody przy małej sieci wodociągowej sprawia że str aty hydrauliczne są bardzo duże Korzysta się wtedy ze specjalnych zbiorników, dotyczy to małych miast w szczególności wr warunkach, gdy zabudowa jest zlokalizowana w długim ciągu komunikacyjnym, wtedy racjonalnym rozwiązanian jest ograniczane zaopatrzenia pożar owego do rejonu centralnego o zwartej zabudowie.

Schematy systemów dystrybucji wody

1. Zbiornik przepływowy (=początkowy)

Zbiornik dolny pchli rolę czerpalnika

Układ ze zbiornikiem początkowym gwarantuje równomierną pracę pomp II - stopnia, zmiany parametrów pracy tych pomp wynikają ze zmiany stanu wody w zbiorniku dolnym - czerpalnym.

Najczęściej przy tej lokalizacji zbiornika dolnego zmiany ciśnienia w sieci są mniejsze niż przy innych lokalizacjach. Jest to korzystne z punktu awaryjności sieci w odociągowej oraz przewodów w budynku. Uznaje się że wr wypadku gdy system wodociągowy posiada 2 lub więcej źródeł zasilających sieć to należy lokalizować w pobliżu zbiornika początkowego, gwarantuje to najbardziej korzystny sieci wr czasie normalnej eksploatacji.

W wypadku gdy system ma jedno centralne źródło zasilania to nie można bez analizy stwierdzić lokalizacji zbiornika początkowego.

2. Zbiornik końcowy

System ma dwa źródła: pompownię i zbiornik. Jest on zatem korzystniejszy bo wypadku awarii pompowni można wykorzystać wodę ze zbiornika. Zakres ciśniai jest szeroki co jest niekorzystne na awaryjność. W szerszym zakresie zmieniają się parametry pracy pompowni. W przy padku zbiornika końcowego jest dodatkowa linia ciśniai w przypadku postoju pompowni Wówczas wysokość zbior nika musi być wystarczająca aby dostarczyć wodę do odbiorców.

3. Zbiornik centralny

Zlokalizowany w punkcie ciężkości największego rozbioru wody. Na część sieci działa jako początkowy, a na część jako końcowy.

Dobór lokalizacji zbiornika powiniai być poprzedzony analizą.

Budowa zbiorników wieżowych jest kwestią dyskusyjną. Mamy taidaicjc do budowy ich w dużych systanach; w małych systanach buduje się pompownie z odpowiednim sta owanian ciśnienia. Stosuje się falowniki
