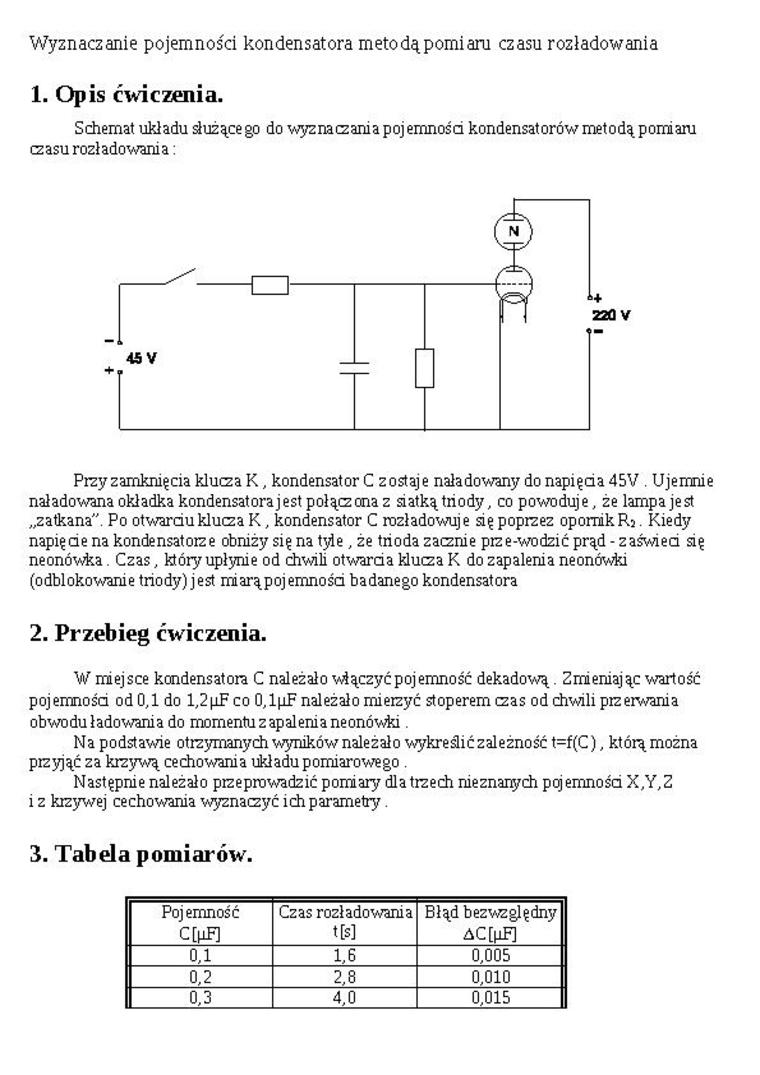

Wyznaczanie pojemności kondensatora metodąpomiaru czasu rozładowania

1. Opis ćwiczenia.

Schemat układu służącego do wyznaczania pojemności kondensatorów metodą pomiaru czasu rozładowania:

Przy zamknięcia klucza K, kondensator C zostaje naładowany do napięcia 45V . Ujemnie naładowana okładka kondensat ora jest połączona z siatką tn ody, co powoduje, że lampa jest „zatkana". Po otwarauklucza K, kondensator C rozładowuje się poprzez opornik Rj. Kiedy napięcie na kondensatoize obniży się na tyle, że trioda zacznie pize-wodzić prąd - zaświeci się neonówka. Czas, który upłynie od chwili otwarcia klucza K do zapalenia neonówki (odblokowanie triody) jest m arą pojemności badanego kondensatora

2.    Przebieg ćwiczenia.

W miejsce kondensatora C należało łączyć pojemność dekadową. Zmieniając wartość pojemnośd od 0,1 do 1,2pF co 0, lpF należało mierzyć stoperem czas od chwili pizerwania obwodu ładowania do momentu zapaleni a neonówki.

Na podstawie otrzymanych wyników należał o wykreślić zależność t=f(C), którą można pizyjąć za krzywą cechowania układu pomiarowego .

Następnie należało przeprowadzić pomiary dla trzech nieznanych pojemności X,Y,Z i z krzywej cechowania wyznaczyć ich parametry.

3.    Tabela pomiarów.

Pojemność

cm

Czas rozładowania t[s]

Błąd bezwzględny AC[pF]

0.1

1.6

0.005

0,2

2,8

0,010

0.3

4,0

0,015
