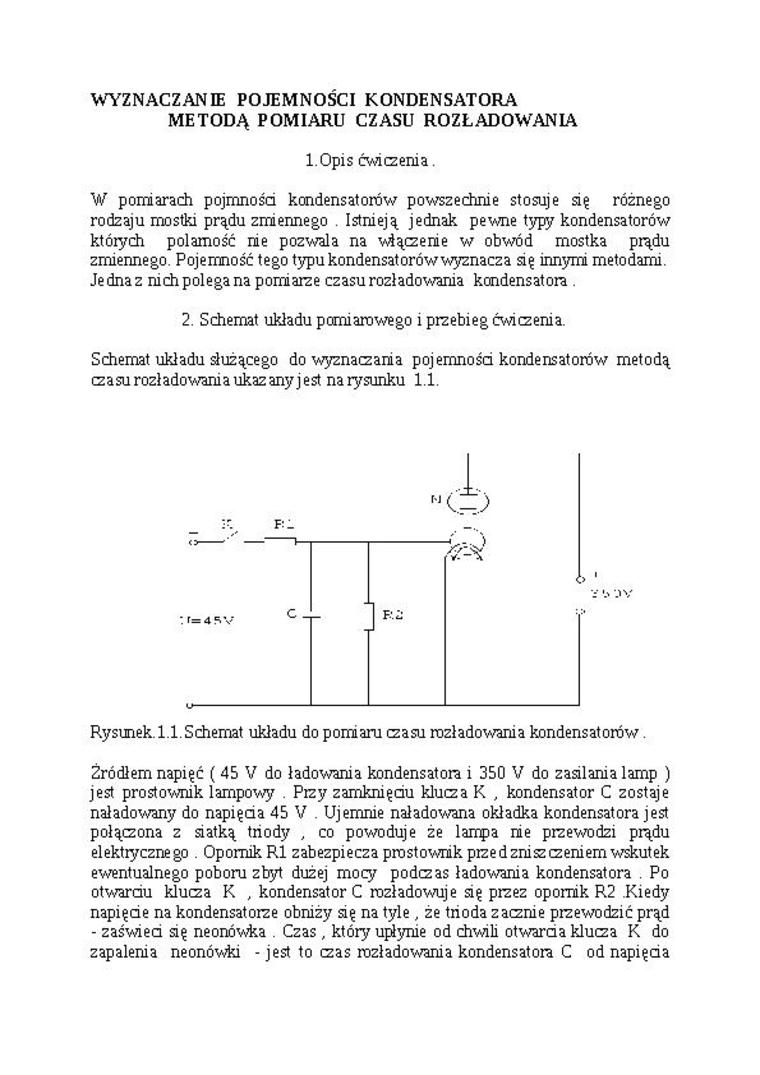

WYZNACZANIE POJEMNOŚCI KONDENSATORA

METODĄ POMIARU CZASU ROZŁADOWANIA

l.Opis ćwiczenia.

W pomiarach pojmności kondensatorów powszechnie stosuje się różnego rodzaju mostki prądu zmiennego . Istnieją jednak pewne typy kondensatorów któiych polamość nie pozwala na Włączenie w obwód mostka prądu zmiennego. Pojemność tego typu kondensatorów wyznacz a się innymi metodami. Je dna z m ch p ol e ga na p orni arz e cz asu rozł ado wania kondens at ora .

2. Schemat układu pomiarowego i przebieg ćwiczenia.

Schemat układu służącego do wyznaczania pojemności kondensatorów metodą cza su rozładowani a ukazany jest na rysunku 1.1.

Rysunek. 1.1.Schemat układu do pomiaru czasu rozładowania kondensatorów.

Źródłem napięć ( 45 V do ładowania kondensatora i 350 V do zasilania lamp ) jest prostowrnk lampowy . Pizy zamknięciu klucza K , kondensator C zostaje naładowany do napięcia 45 V . Ujemnie naładowana okładka kondensatora jest połączona z siatką tnody , co powoduje że lampa nie przewodzi prądu elektrycznego . Opornik R1 zabezpiecza prostownik przed zniszczeniem wskutek ewentualnego poboru zbyt dużej mocy podczas ładowania kondensatora . Po otwarciu klucza K , kondensator C rozładowuje się przez opornik R2 .Kiedy napięcie na kondensatorze obniży się na tyle , że tnoda zacznie przewodzić prąd - zaświeci się neonówka . Czas , który upłynie od chwili otwarcia klucza K do zapalenia neonówki -jest to czas rozładowania kondensatora C od napięcia
