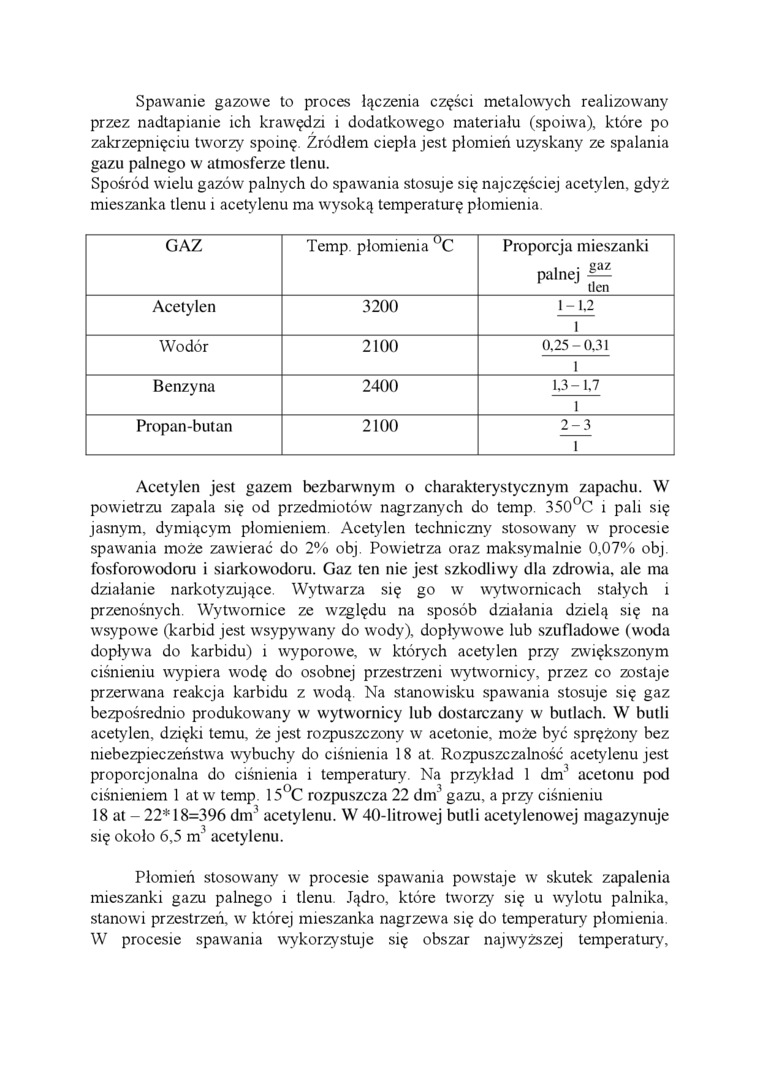

Spawanie gazowe to proces łączenia części metalowych realizowany przez nadtapianie ich krawędzi i dodatkowego materiału (spoiwa), które po zakrzepnięciu tworzy spoinę Źródłem ciepła jest płomień uzyskany ze spalania gazu palnego w atmosferze tlenu.

Spośród wielu gazów palnych do spawania stosuje się najczęściej acetylen, gdyż mieszanka tlenu i acetylenu ma wysoką temperaturę płomienia

GAZ	Temp. płomienia °C	Proporcja mieszanki palnej tlen
Acetylen	3200	1-1,2 1
Wodór	2100	0,25-0,31 1
Benzyna	2400	1,3- 1,7 1
Propan-butan	2100	2-3 1

Acetylen jest gazem bezbarwnym o charakterystycznym zapachu. W powietrzu zapala się od przedmiotów nagrzanych do temp. 350°C i pali się jasnym, dymiącym płomieniem. Acetylen techniczny stosowany w procesie spawania może zawierać do 2% obj. Powietrza oraz maksymalnie 0,07% obj. fosforowodoru i siarkowodoru. Gaz ten nie jest szkodliwy dla zdrowia, ale ma działanie narkotyzujące. Wytwarza się go w wytwornicach stałych i przenośnych. Wytwornice ze względu na sposób działania dzielą się na wsypowe (karbid jest wsypywany do wody), dopływowe lub szufladowe (woda dopływa do karbidu) i wyporowe, w których acetylen przy zwiększonym ciśnieniu wypiera wodę do osobnej przestrzeni wytwornicy, przez co zostaje przerwana reakcja karbidu z wodą. Na stanowisku spawania stosuje się gaz bezpośrednio produkowany w wytwornicy lub dostarczany w butlach. W butli acetylen, dzięki temu, że jest rozpuszczony w acetonie, może być sprężony bez niebezpieczeństwa wybuchy do ciśnienia 18 at. Rozpuszczalność acetylenu jest proporcjonalna do ciśnienia i temperatury. Na przykład 1 dm³ acetonu pod ciśnieniem 1 at w temp 15°C rozpuszcza 22 dm³ gazu, a przy ciśnieniu 18 at - 22*18=396 dm³ acetylenu. W 40-litrowej butli acetylenowej magazynuje się około 6,5 m³ acetylenu.

Płomień stosowany w procesie spawania powstaje w skutek zapalenia mieszanki gazu palnego i tlenu. Jądro, które tworzy się u wylotu palnika, stanowi przestrzeń, w której mieszanka nagrzewa się do temperatury płomienia. W procesie spawania wykorzystuje się obszar najwyższej temperatury.
