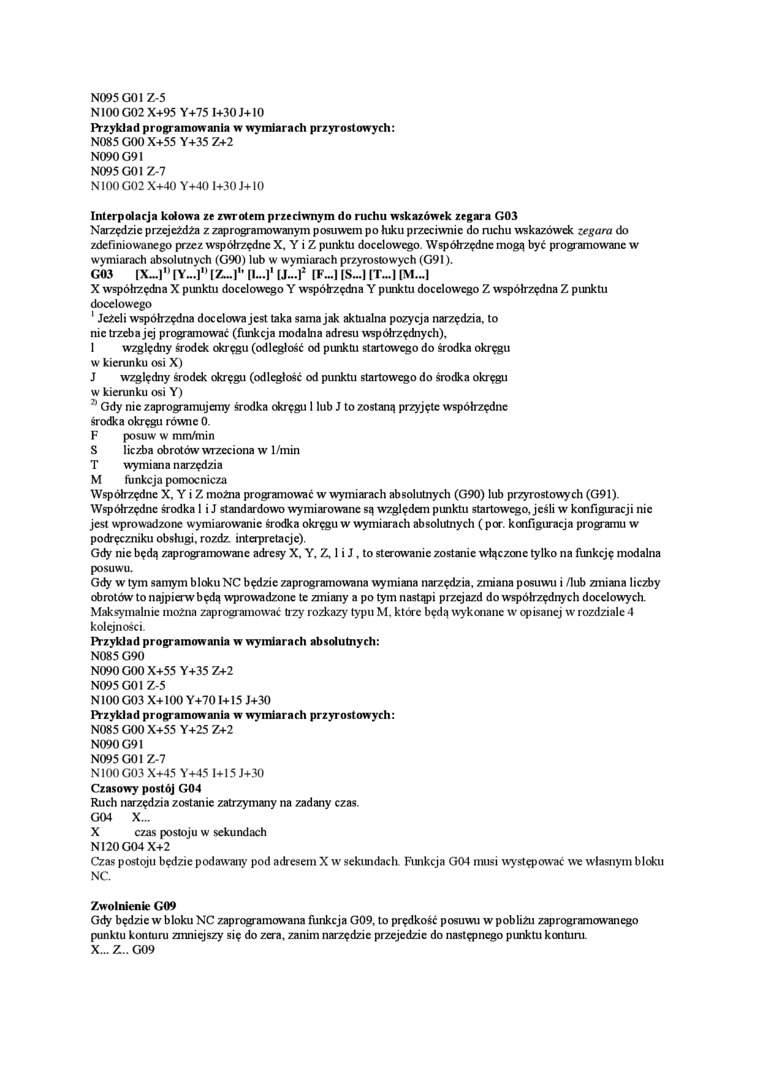

N095G01Z-5

NI00G02 X+95 Y+75 1+30 J+10

lYzyklad programowania w wymiarach przyrostowych:

N085 G00 X+55 Y+35 Z+2 N090 G9I N095G01 Z-7

N100G02 X+40 Y+40 1+30 J+10

Interpolacja kołowa ze zwrotem przeciwnym do ruchu wskazówek zegara G03

Narzędzie przejeżdża z zaprogramowanym posuwem po hiku przeciwnie do ruchu wskazówek zegara do zdefiniowanego przez współrzędne X, Y i Z punktu docelowego. Współrzędne mogą być programowane w wymiarach absolutnych (G90) lub w wymiarach przyrostowych (G91).

G03    [X~]"[\[7~.\^u D-JP (J-l¹ DM |S—] (ŁJ IM..J

X współrzędna X punktu docelowego Y współrzędna Y punktu docelowego Z współrzędna Z punktu docelowego

¹ Jeżeli współrzędna docelowa jest taka sama jak aktualna pozycja narzędzia, to nic trzeba jej programować (funkcja modalna adresu współrzędnych),

1 względny środek okręgu (odległość od punktu startowego do środka okręgu w kierunku osi X)

J względny środek okręgu (odległość od punktu startowego do środka okręgu w kierunku osi Y)

²⁾ Gdy nie zaprogramujemy środka okręgu 1 lub J to zostaną przyjęte współrzędne środka okręgu równe 0.

F    posuw w mm/min

S    liczba obrotów wrzeciona w 1/min

T    wymiana narzędzia

M    funkcja pomocnicza

Współrzędne X, Y i Z można programować w wymiarach absolutnych (G90) lub przyrostowych (G91). Współrzędne środka 1 i J standardowo wymiarowane są względem punktu startowego, jeśli w konfiguracji nic jest wprowadzone wymiarowanie środka okręgu w wymiarach absolutnych (por. konfiguracja programu w podręczniku obsługi, rozdz. interpretacje).

Gdy nie będą zaprogramowane adresy X, Y, Z, 1 i J, to sterowanie zostanie włączone tylko na funkcję modalna posuwu.

Gdy w tym samym bloku NC będzie zaprogramowana wymiana narzędzia, zmiana posuwu i /lub zmiana liczby obrotów to najpierw będą wprowadzone te zmiany a po tym nastąpi przejazd do współrzędnych docelowych. Maksymalnie można zaprogramować trzy rozkaz)' typu M, które będą wykonane w opisanej w rozdziale 4 kolejności.

Przykład programowania w wymiarach absolutnych:

N085G90

N090 G00 X+55 Y+35 Z+2 N095G0IZ-5

N100 G03 X+100 Y+701+15 J+30

Przykład programowania w wymiarach przyrostowych:

N085 G00 X+55 Y+25 Z+2 N090 G91 N095G01 Z-7

N100 G03 X+45 Y+45 1+15 J+30 Czasowy postój G04

Ruch narzędzia zostanie zatrzymany na zadany czas.

G04    X...

X czas postoju w sekundach N120G04 X+2

Czas postoju będzie podawany pod adresem X w' sekundach Funkcja G04 musi występować we własnym bloku

NC.

Zwolnienie G09

Gdy będzie w bloku NC zaprogramowana funkcja G09, to prędkość posuwu w pobliżu zaprogramowanego punktu konturu zmniejszy się do zera, zanim narzędzie przcjcdzic do następnego punktu konturu.

X... Z.. G09
