55151

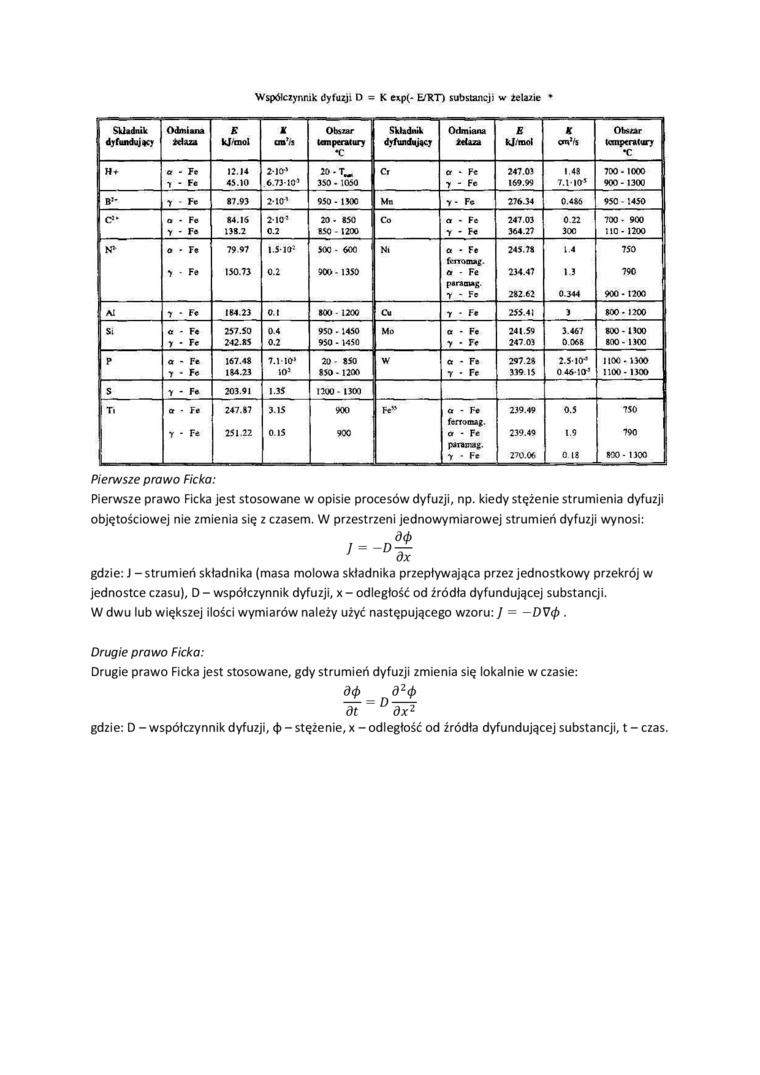

Współczynnik dyfuzji D = K eap(- E/RT) substancji w żelazie

Składnik	Odmiana		£	X	Obszar	Składnik	Odmiana		£	X	Obszar
dy fundując?	żdaza		kjmol	on’is	temperatury •c	dyfundujicr		łftiza	kjmot	an*/j	temperatury •c
H*	o	- Fe	12.14	210*	-T—	Ci	a	- Fe	247.01	1 48	700- 1000
	1	- F«	45.10	6.7310’	350- 1050		y	- Fe	169.99	7.110*	900- 1300
B^1’	y	Fe	•7.95	2-10*	950 - 1300	Me	y	Fe	276.34	0.486	950 '.450
C*'	a	- Fc	84.16	210’	20 - 850	Co	a	- Fe	247.03	0.22	700 - 900
	y	• Fe	138.2	0.2	850 1200		y	- Fe	364.27	300	110- 1200
N»	o	• F*	79 97	l.S-10*	500 - 600	Ni	a	• Fe	245.78	1.4	750
	y	Fe	150.73	0.2	900 - 1350		(CTTOOUJ. a - Fe		234.47	1.3	790
							ptraoug. y - Fe		282 62	0.344	900 - 1200
At	y	- Fe	184.23	0.1	800 1200	Cu	y	- Fe	255.41	3	800- 1200
Si	o	- Fe	257.50	0.4	950 - 1450	Mo	o	- Fe	241.59	3.467	800- 1100
	y	• Fe	242.85	0.2	950 • 1450		y	• Fe	247 03	0 068	800- 1100
P	a	- Fe	167.48	7.1 10*	20 850	W	a	- Fe	297.28	2.510°	1100- 1300
	y	• Fc	184.23	to^1	850- 1200		y	• Fe	339 15	0 4610’	1100- 1300
S	y	- Fe	203.91	1.35	1200 1300
Ti	a	• Fe	247.87	3.15	900	Fe’^5	a	- Fe	239.49	0.5	750
	y	- Fe	2J122	0.15	900		ferromag. a - Fe		239.49	1.9	790
							puiemag. > - Fe		270.06	0 18	800- 1300

Pierwsze prawo Ficka:

Pierwsze prawo Ficka jest stosowane w opisie procesów dyfuzji, np. kiedy stężenie strumienia dyfuzji objętościowej nie zmienia się z czasem. W przestrzeni jednowymiarowej strumień dyfuzji wynosi:

gdzie: J - strumień składnika (masa molowa składnika przepływająca przez jednostkowy przekrój w jednostce czasu), D - współczynnik dyfuzji, x - odległość od źródła dyfundującej substancji.

W dwu lub większej ilości wymiarów należy użyć następującego wzoru: J = -DV0 .

Drugie prawo Ficka:

Drugie prawo Ficka jest stosowane, gdy strumień dyfuzji zmienia się lokalnie w czasie:

dó d²ó

W^=Ddx^J

gdzie: D - współczynnik dyfuzji, <J> - stężenie, x - odległość od źródła dyfundującej substancji, t - czas.
