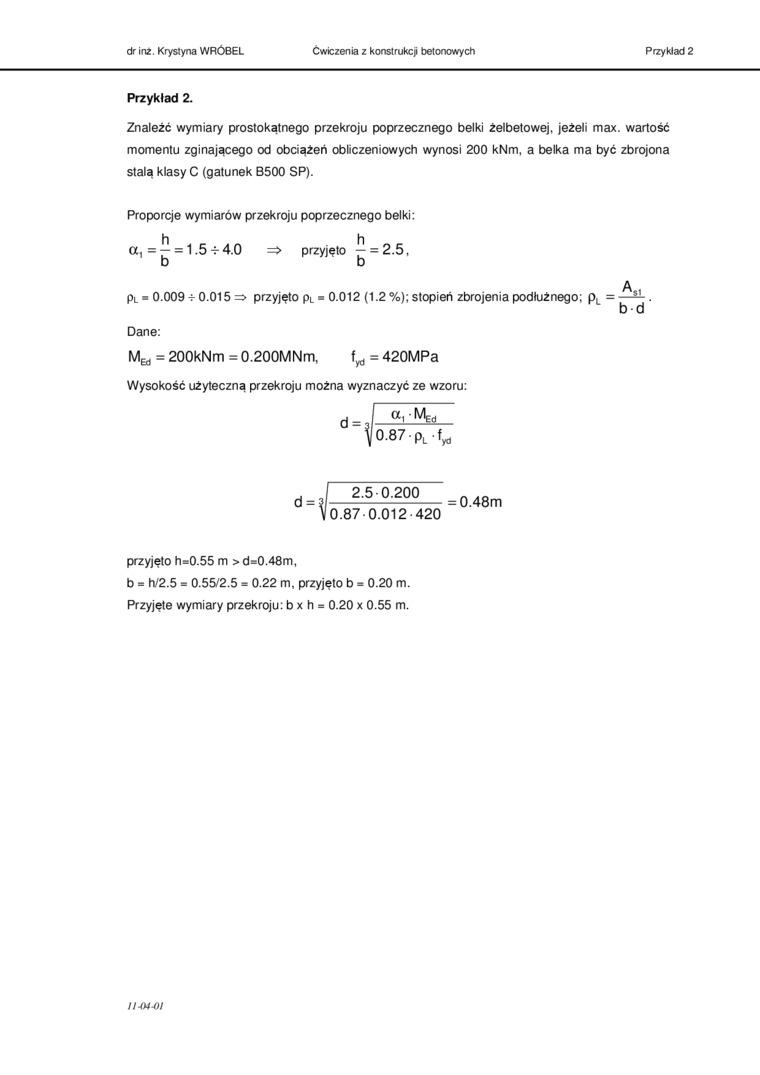

dr inz. Krystyna WRÓBEL Ćwiczenia z konstrukcji betonowych Przykład 2
Przykład 2.
Znaleźć wymiary prostokątnego przekroju poprzecznego belki żelbetowej, jeżeli max. wartość momentu zginającego od obciążeń obliczeniowych wynosi 200 kNm. a belka ma być zbrojona stalą klasy C (gatunek B500 SP).
Proporcje wymiarów przekroju poprzecznego belki:
h ._ h _ _
a, = — = 1.5 -r 4.0 => przyjęto — = 2.5,
b b
pL - 0.009 -r 0.015 => przyjęto pL - 0.012 (1.2 %); stopień zbrojenia podłużnego: pL =
Dane:
= 200kNm = 0.200MNm, = 420MPa
Wysokość użyteczną przekroju można wyznaczyć ze wzoru:
d =
1 cyMEd
0.87 pL f
d =
{
przyjęto h=0.55 m > d=0.48m, b = łV2.5 = 0.55/2.5 ■ 0.22 m, przyjęto b = 0.20 m. Przyjęte wymiary przekroju: b x h = 0.20 x 0.55 m.
n-at-oi
