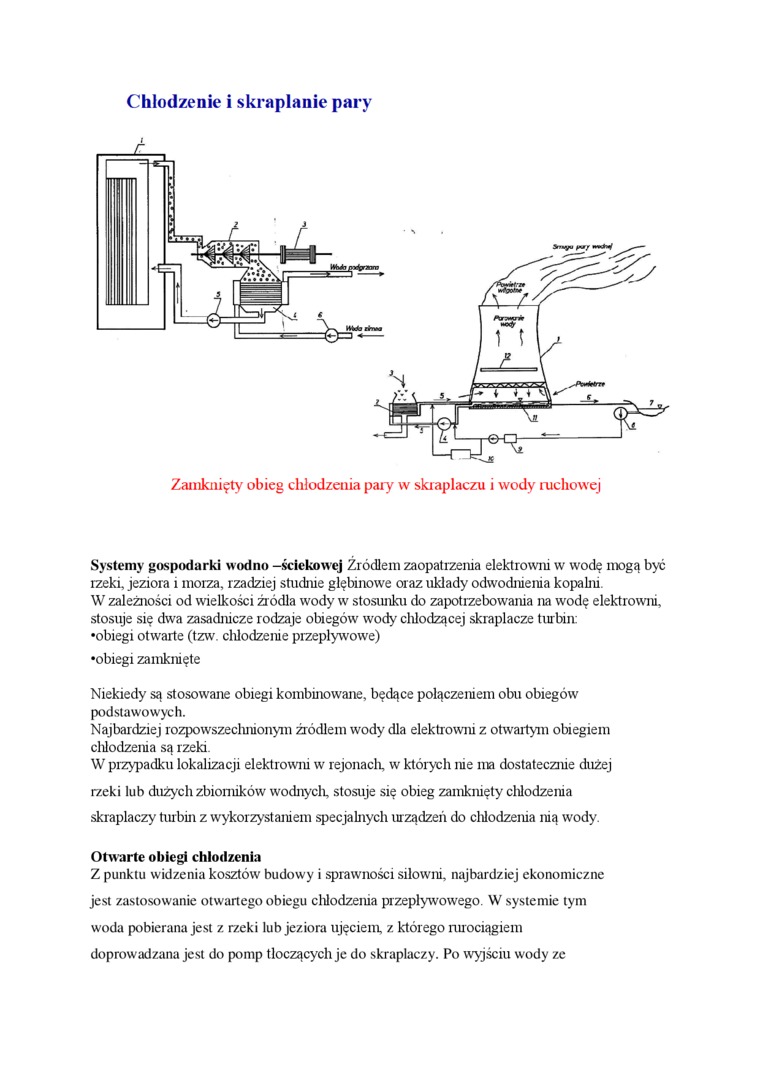

Chłodzenie i skraplanie pary

Systemy gospodarki wodno -ściekowej Źródłem zaopatrzenia elektrowni w wodę mogą być rzeki, jeziora i morza, rzadziej studnie głębinowe oraz układy odwodnienia kopalni.

W zależności od wielkości źródła wody w stosunku do zapotrzebowania na wodę elektrowni, stosuje się dwa zasadnicze rodzaje obiegów wody clrłodzącej skraplacze turbin:

•obiegi otwarte (tzw. cliłodzenie przepływowe)

•obiegi zamknięte

Niekiedy są stosowane obiegi kombinowane, będące połączeniem obu obiegów podstawowych.

Najbardziej rozpowszeclinionym źródłem wody dla elektrowni z otwartym obiegiem cliłodzenia są rzeki.

W przypadku lokalizacji elektrowni w rejonacli, w których nie ma dostatecznie dużej rzeki lub dużych zbiorników wodnycli, stosuje się obieg zamknięty cliłodzenia skraplaczy turbin z wykorzystaniem specjalnych urządzeń do cliłodzenia nią wody.

Otwarte obiegi chłodzenia

Z punktu widzenia kosztów budowy i sprawności siłowni, najbardziej ekonomiczne jest zastosowanie otwartego obiegu clilodzema przepływowego. W systemie tym woda pobierana jest z rzeki lub jeziora ujęciem, z którego rurociągiem doprowadzana jest do pomp tłoczących je do skraplaczy. Po wyjściu wody ze
