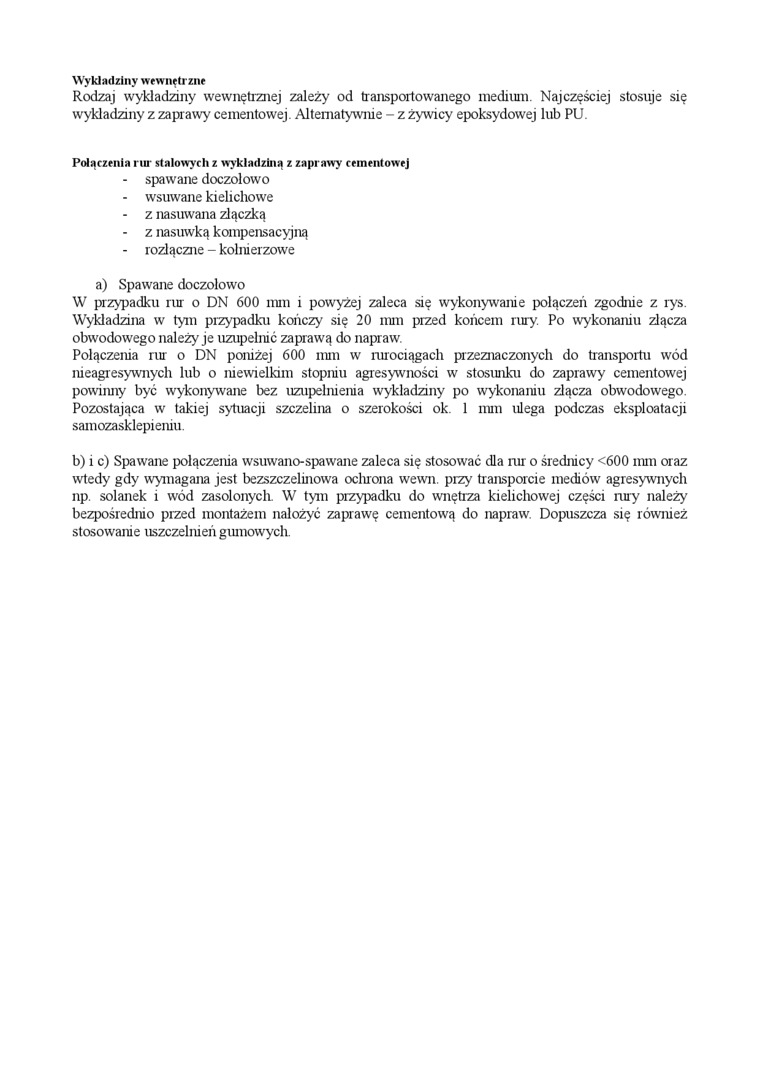

Wykładziny wewnętrzne

Rodzaj wykładziny wewnętrznej zależy od transportowanego medium. Najczęściej stosuje się wykładziny z zaprawy cementowej. Alternatywnie - z żywicy epoksydowej lub PU.

Połączenia rur stalowych z wykładzina z zaprawy cementowej

-    spawane doczołowo

-    wsuwane kielichowe

-    z nasuwana złączką

-    z nasuwką kompensacyjną

-    rozłączne - kołnierzowe

a) Spawane doczołowo

W przypadku rur o DN 600 mm i powyżej zaleca się wykonywanie połączeń zgodnie z rys. Wykładzina w tym przypadku kończy się 20 mm przed końcem rury. Po wykonaniu złącza obwodowego należy je uzupełnić zaprawą do napraw.

Połączenia rur o DN poniżej 600 mm w rurociągach przeznaczonych do transportu wód nieagresywnych lub o niewielkim stopniu agresywności w stosunku do zaprawy cementowej powinny być wykonywane bez uzupełnienia wykładziny po wykonaniu złącza obwodowego. Pozostająca w takiej sytuacji szczelina o szerokości ok. 1 mm ulega podczas eksploatacji samozasklepieiuu.

b) i c) Spawane połączenia wsuwano-spawane zaleca się stosować dla nu o średnicy <600 mm oraz wtedy gdy wymagana jest bezszczelinowa ochrona wewn. przy transporcie mediów agresywnych np. solanek i wód zasolonych W tym przypadku do wnętrza kielichowej części rury należy bezpośrednio przed montażem nałożyć zaprawę cementową do napraw. Dopuszcza się również stosowanie uszczelnień gumowych.
