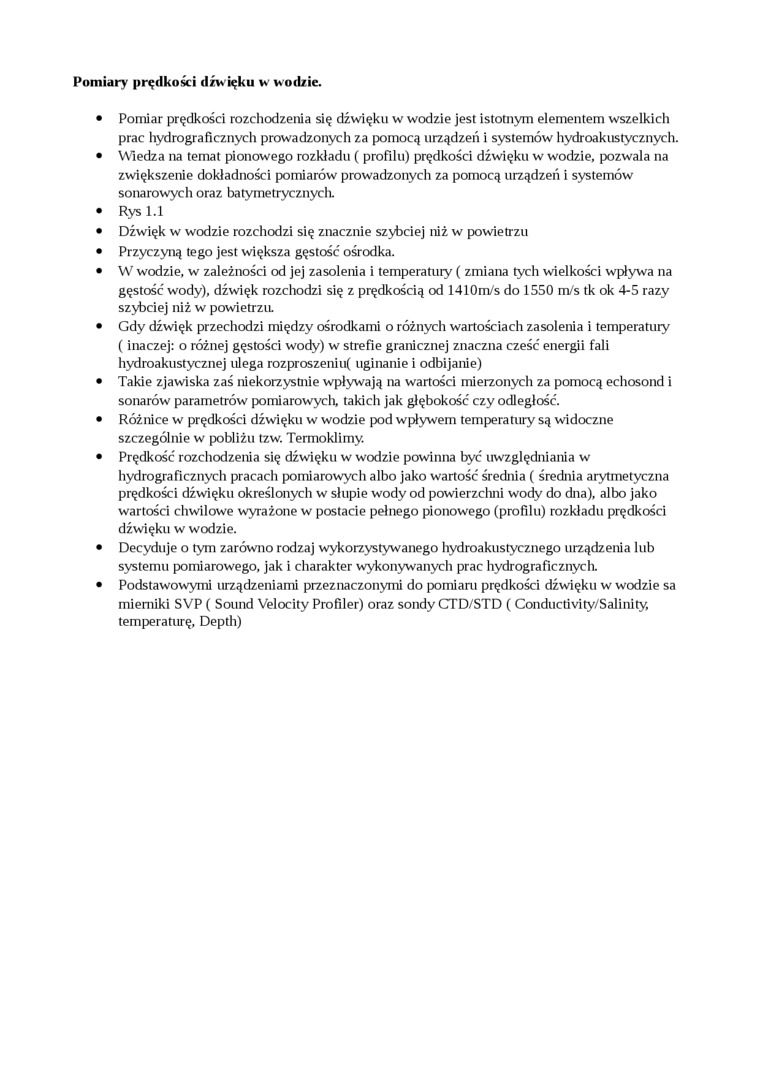

Pomiary prędkości d/w ięku k wod/ie.

•    Pomiar prędkości rozchodzenia się dźwięku w wodzie jest istotnym elementem wszelkich prac hydrograficznych prowadzonych za pomocą urządzeń i systemów hydroakustyeznych.

•    Wiedza na temat pionowego rozkładu ( profilu) prędkości dźwięku w wodzie, pozwala na zwiększenie dokładności pomiarów prowadzonych za pomocą urządzeń i systemów sonarowych oraz batymetrycznych.

•    Rys 1.1

•    Dźwięk w wodzie rozchodzi się znacznie szybciej niż w powietrzu

•    Przyczyną tego jest większa gęstość ośrodka.

•    W' wodzie, w zależności od jej zasolenia i temperatury ( zmiana tych wielkości wpływa na gęstość wody), dźwięk rozchodzi się z prędkością od 1410m/s do 1550 m/s tk ok 4-5 razy szybciej niż w powietrzu

•    Gdy dźwięk przechodzi między ośrodkami o różnych wartościach zasolenia i temperatury (inaczej: o różnej gęstości wody) w strefie granicznej znaczna cześć energii fali hydroakustycznej ulega rozproszeniu( uginanie i odbijanie)

•    Takie zjawiska zaś niekorzystnie wpływają na wartości mierzonych za pomocą echosond i sonarów parametrów pomiarowych, takich jak głębokość czy odległość.

•    Różnice w prędkości dźwięku w wodzie pod wpływem temperatury są widoczne szczególnie w pobliżu tzw. Termoklimy.

•    Prędkość rozchodzenia się dźwięku w wodzie powinna być uwzględniania w hydrograficznych pracach pomiarowych albo jako wartość średnia ( średnia arytmetyczna prędkości dźwięku określonych w słupie wody od powierzchni wody do dna), albo jako wartości chwilowe wyrażone w postacie pełnego pionowego (profilu) rozkładu prędkości dźwięku w wodzie.

•    Decyduje o tym zarówno rodzaj wykorzystywanego hydroakustycznego urządzenia lub systemu pomiarowego, jak i charakter wykonywanych prac hydrograficznych.

•    Podstawowymi urządzeniami przeznaczonymi do pomiaru prędkości dźwięku w wodzie sa mierniki S VP ( Soi md Velocity Profiler) oraz sondy CTD/STD ( Conductivity/Salinity, temperaturę, Depth)
